Schwenkantriebe für Vorrichtungen und Manipulatoren

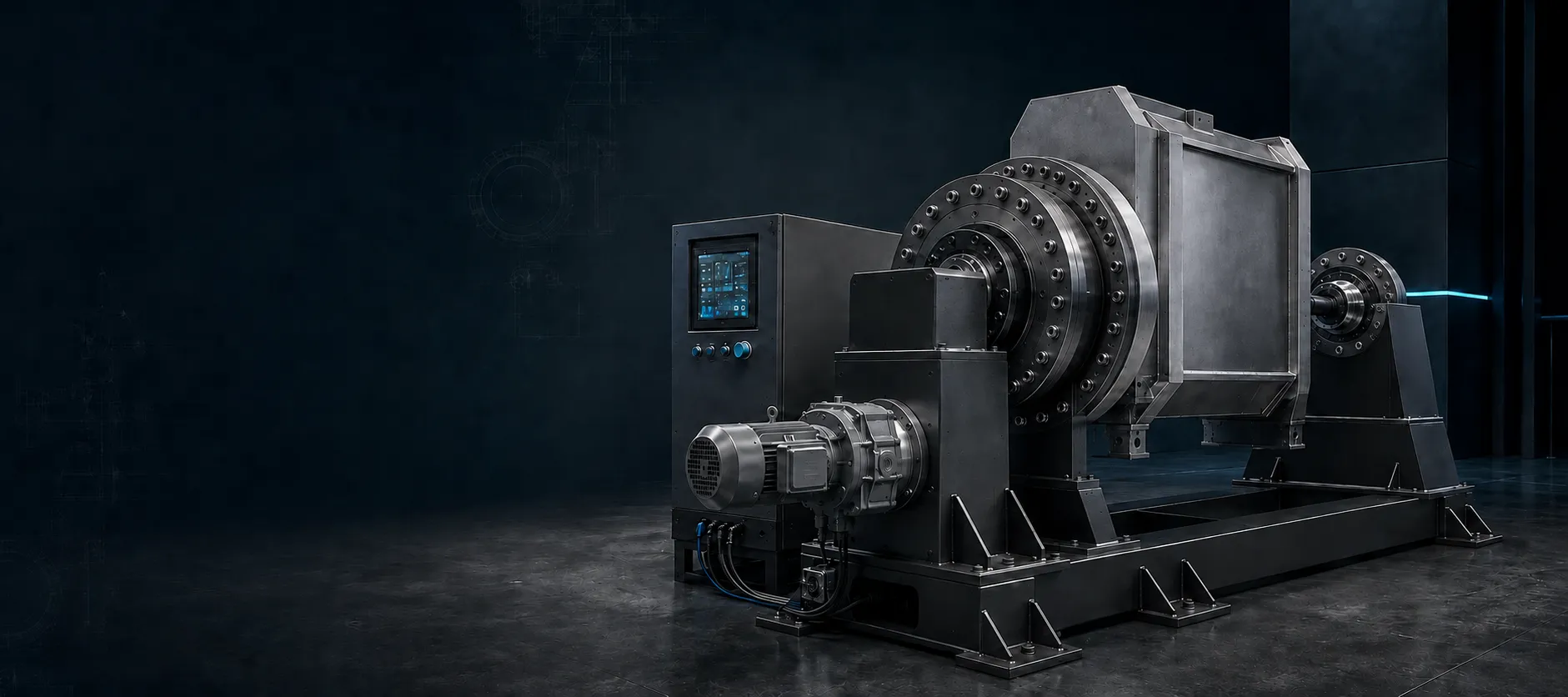

In Vorrichtungen und Manipulatoren können Schwenkantriebe in horizontaler und vertikaler Einbaulage eingesetzt werden. Diese Vorrichtung wird zum Drehen und Verfahren einer Rolle genutzt. Mittels einer Spindel kann in die z-Richtung verfahren werden und über einen Schwenkantrieb wird eine Drehbewegung um die y-Achse eingeleitet. Aufgrund des großen Hebelarms zum Schwerpunkt der Rolle ist ein hohes Ausgangsdrehmoment erforderlich. Zur Auslegung können Sie sich gerne an unser Technik Team wenden.

Schwenkrotator

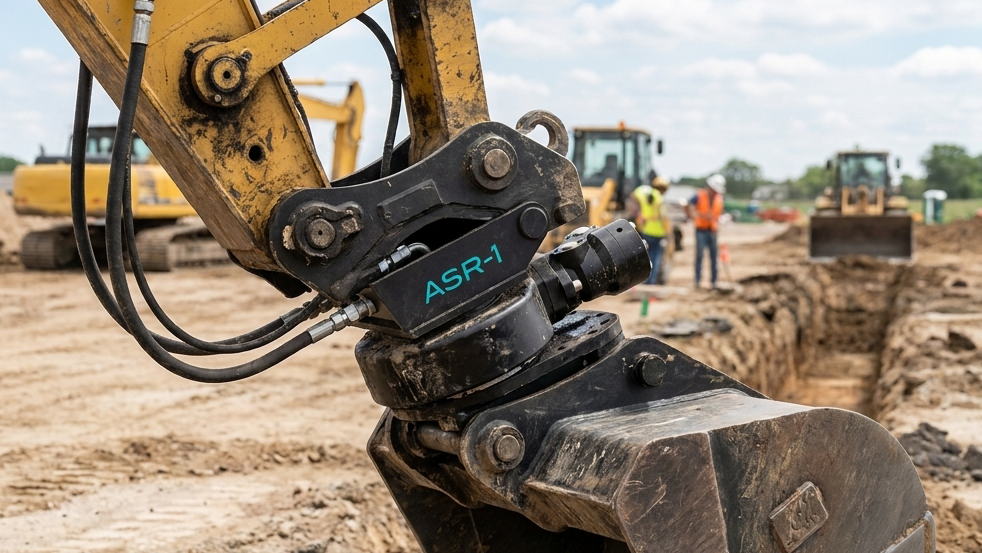

Schwenkrotator mit Schnellwechleraufnahme

Unsere Schwenkrotatorsysteme sind passend für gängige Schnellwechsleraufnahmen und eignen sich von Minibaggern bis größeren Baggern mit 32 Tonnen Eigengewicht. Die Systeme sind ausgelegt zur Aufnahme von bis zu 310 kNm Kippmoment und können unter widrigen Bedingungen eingesetzt werden.

Die Schwenkrotatoren besitzen auf der Oberseite eine Aufnahme für gängige Schnellwechslersysteme und auf der Unterseite eine bündig verschraubte Adapterplatte zum Verschweißen an Ihrer Unterkonstruktion oder Schnellwechslerrohling.

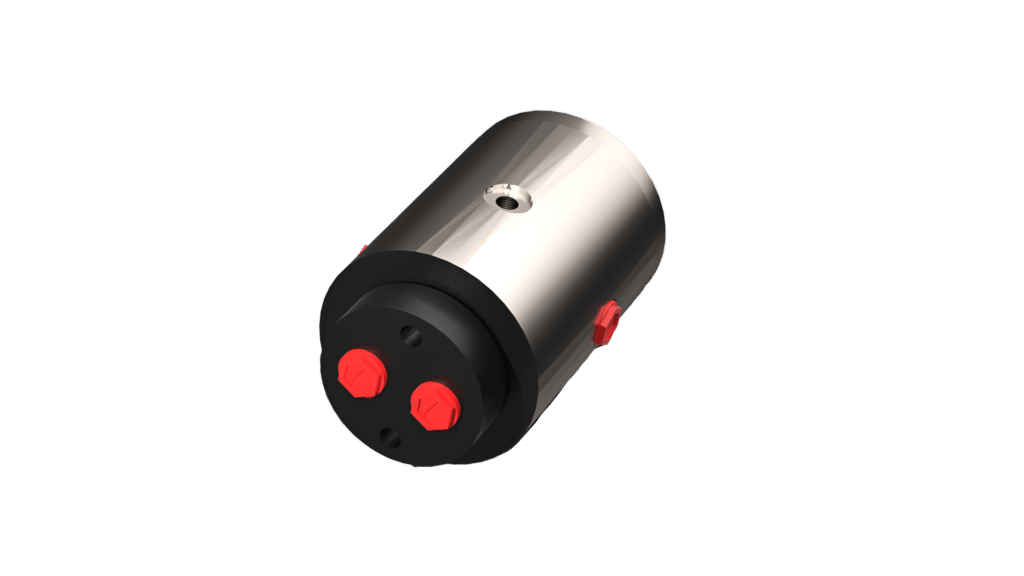

Neu: Als Variante auch mit Drehdurchführung zum Anschluss an Ihre Hydraulik möglich

Schwenkantriebe für hohe Ausgangsdrehzahlen

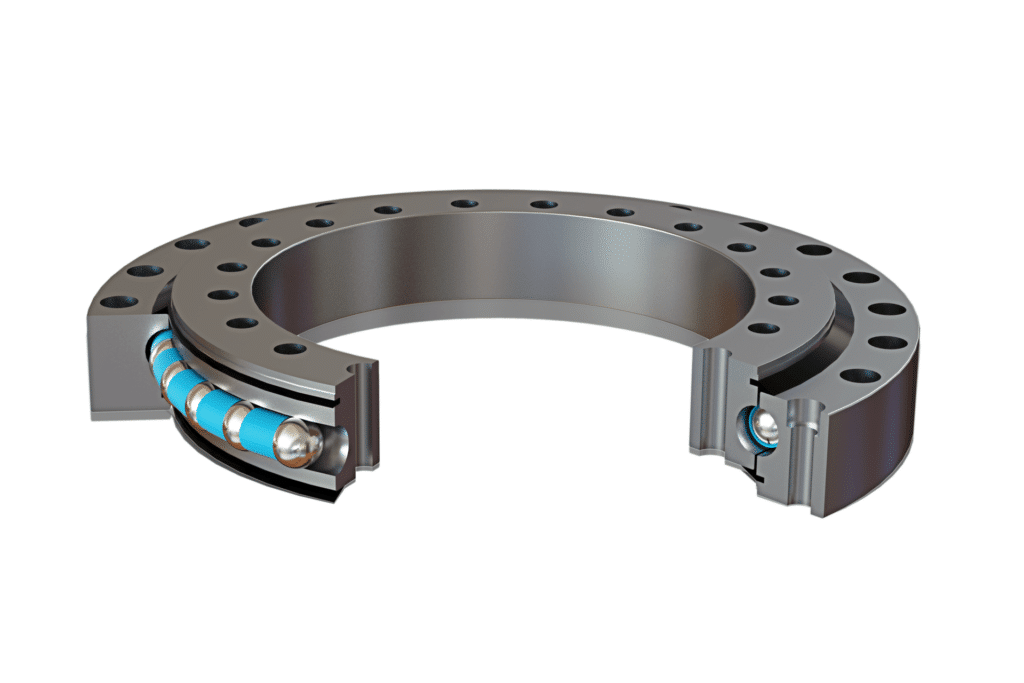

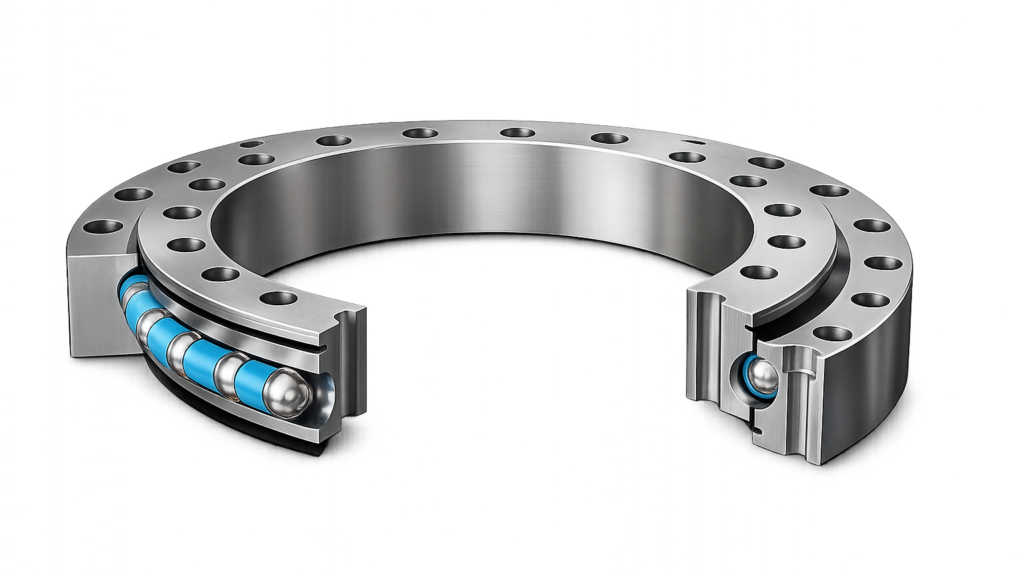

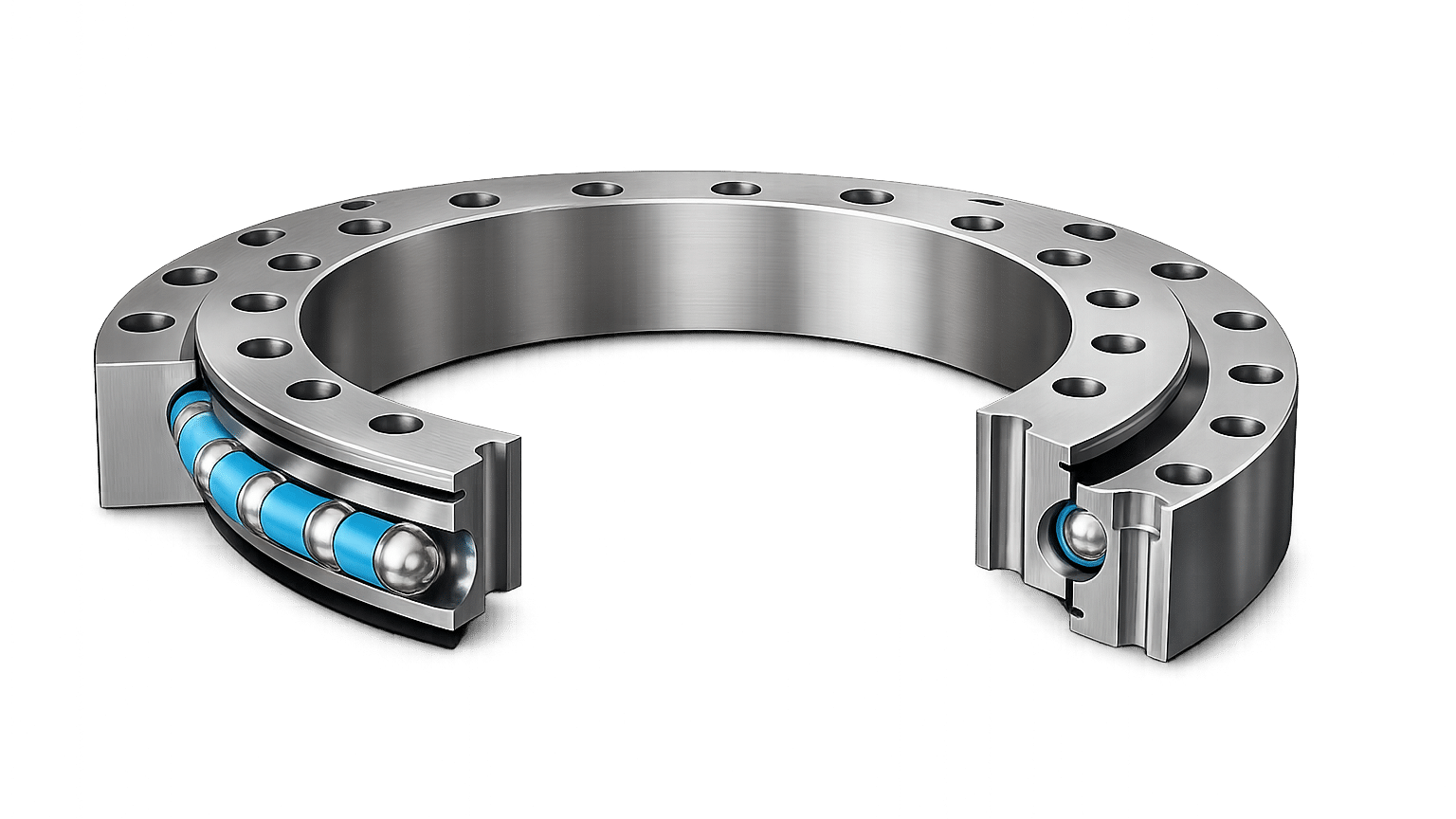

Diese Baureihe verfügt über einen axialen Eingang für den Antriebsmotor. Im Gegensatz zu den Schwenkantrieben mit Schneckenwelle ist die interne Drehverbindung geradverzahnt und ermöglicht hierdurch den Betrieb mit höheren Drehzahlen. Hierbei kann eine max. Ausgangsdrehzahl von 15 U/min erreicht werden. Besonders für Anwendungen in denen höhere Drehzahlen erforderlich sind bei gleichzeitiger kompakter Bauweise, eignet sich diese Baureihe. Hier können sowohl elektrische als auch hydraulische Motoren eingesetzt werden.

Schwenkantrieb schnelldrehend

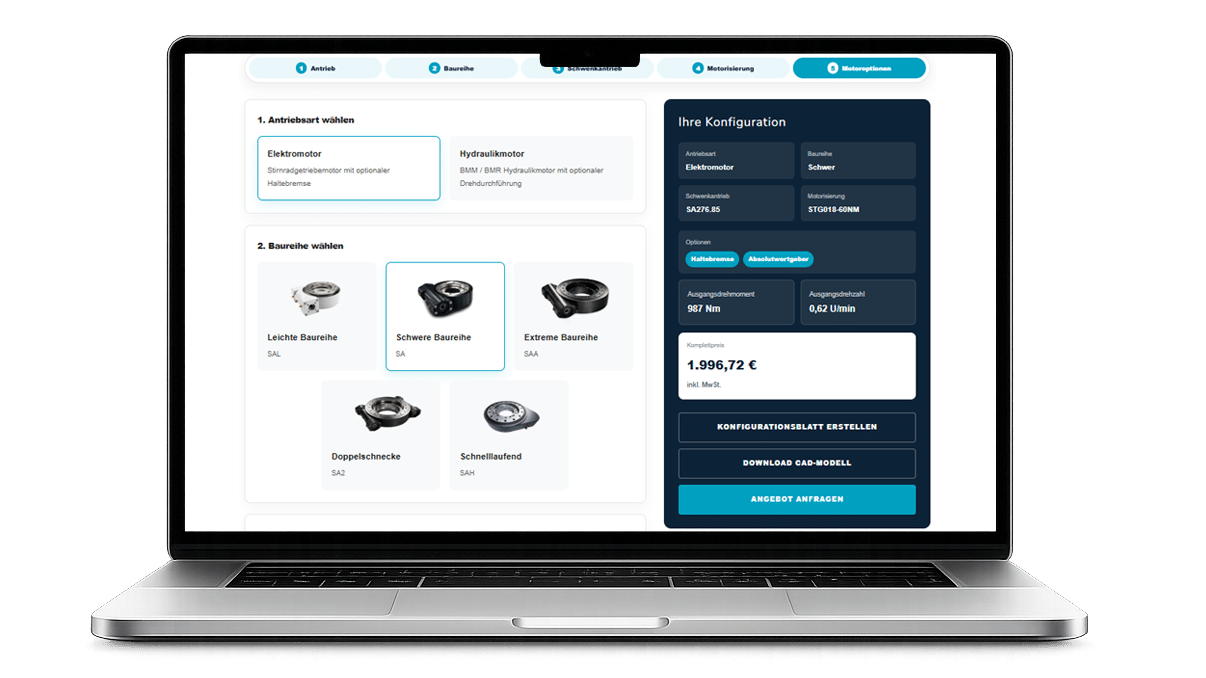

Konfigurator für Schwenkantriebe

Der Konfigurator für Schwenkantriebe. Sie können Ihre Wunschkonfiguration eingeben und alle relevanten Parameter anzeigen lassen. Es wird zusätzlich das Ausgangsdrehmoment und die Ausgangsdrehzahl des Schwenkantriebs berechnet. Als Kombination in einem Komplettsystem erhalten Sie einen Rabatt auf Ihre Auswahl. Lassen Sie sich gerne von unseren Spezialisten im Bereich Antriebstechnik beraten. Das System lässt sich als hydraulische oder elektrische Variante konfigurieren.

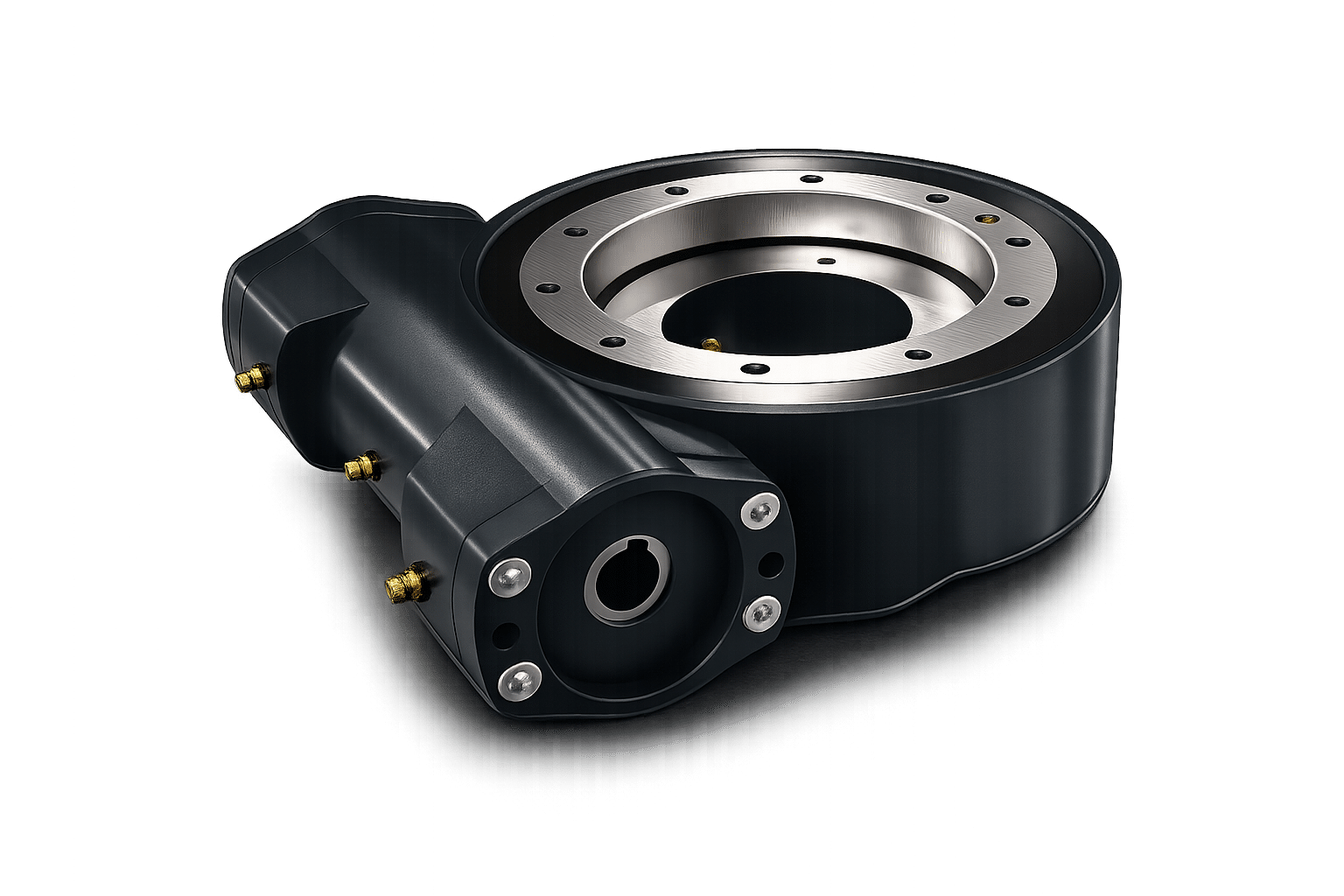

Schwenkantrieb

Schwenkantriebe mit Servomotoren

Kleinere Schwenkantriebe der leichten und schweren Baureihe können mit 24V DC Servomotoren betrieben werden. Eine kleine Auswahl finden Sie bereits in unserem Online Shop. Kontaktieren Sie uns gerne zur Beratung welcher Antrieb sich für Ihr Vorhaben am Besten eignet. Wir helfen Ihnen gerne weiter.

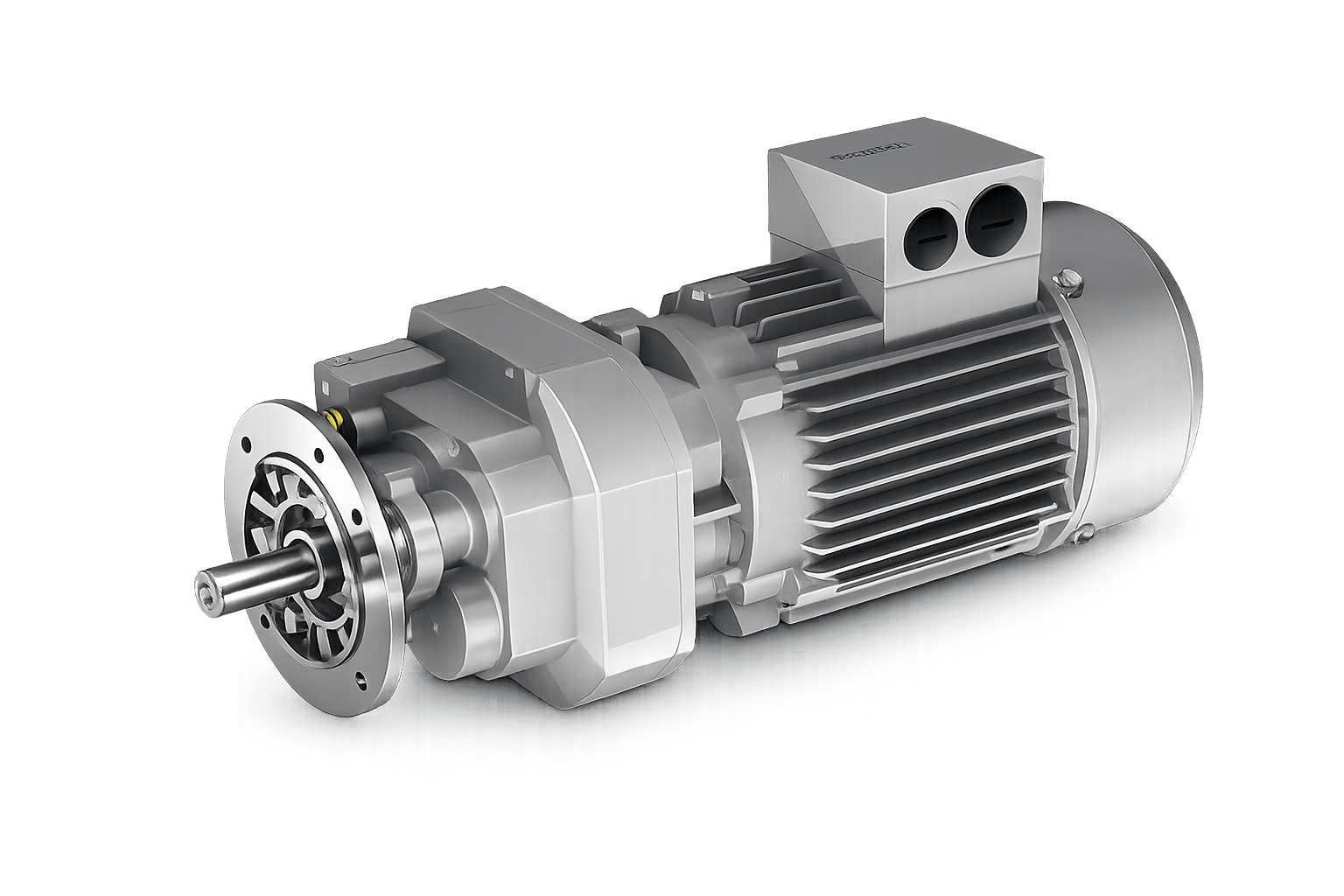

Schwenkantriebe mit Elektromotoren

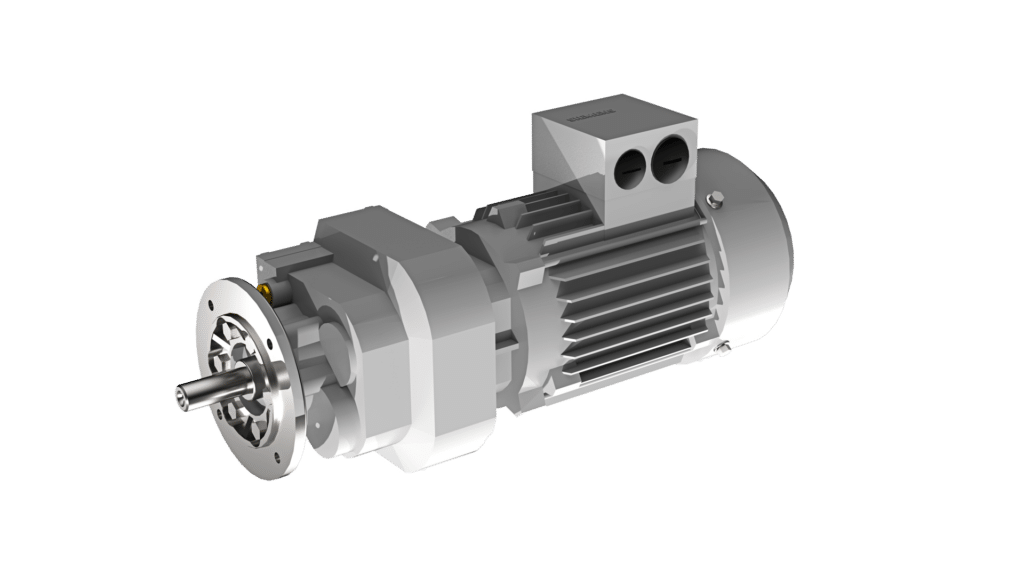

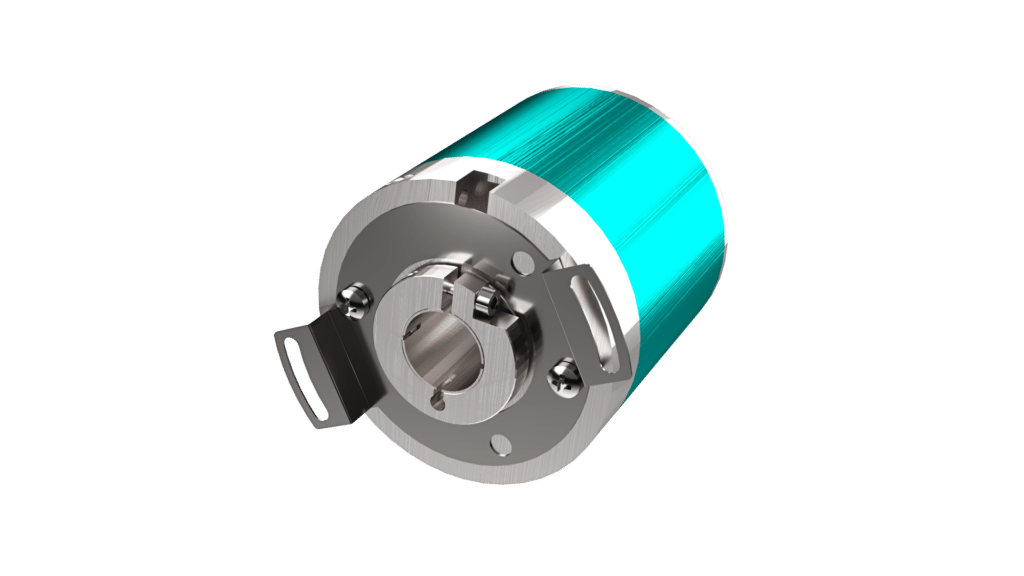

Sie möchten Ihren Schwenkantrieb lieber mit einem Elektromotor statt Hydraulikmotor antreiben? Kein Problem – Bei uns können Sie auch Schwenkantriebe mit Elektromotoren kombinieren. Hierbei können als elektrischer Antrieb Servo- oder Siemens Getriebemotoren eingesetzt werden für Leistungsbereiche von 0,09 – 9,2 kW. Für eine höhere Positionsgenauigkeit am Schwenkantrieb können Inkrementalgeber genutzt werden. Passende Varianten bieten hierzu bieten wir im Shop an.
