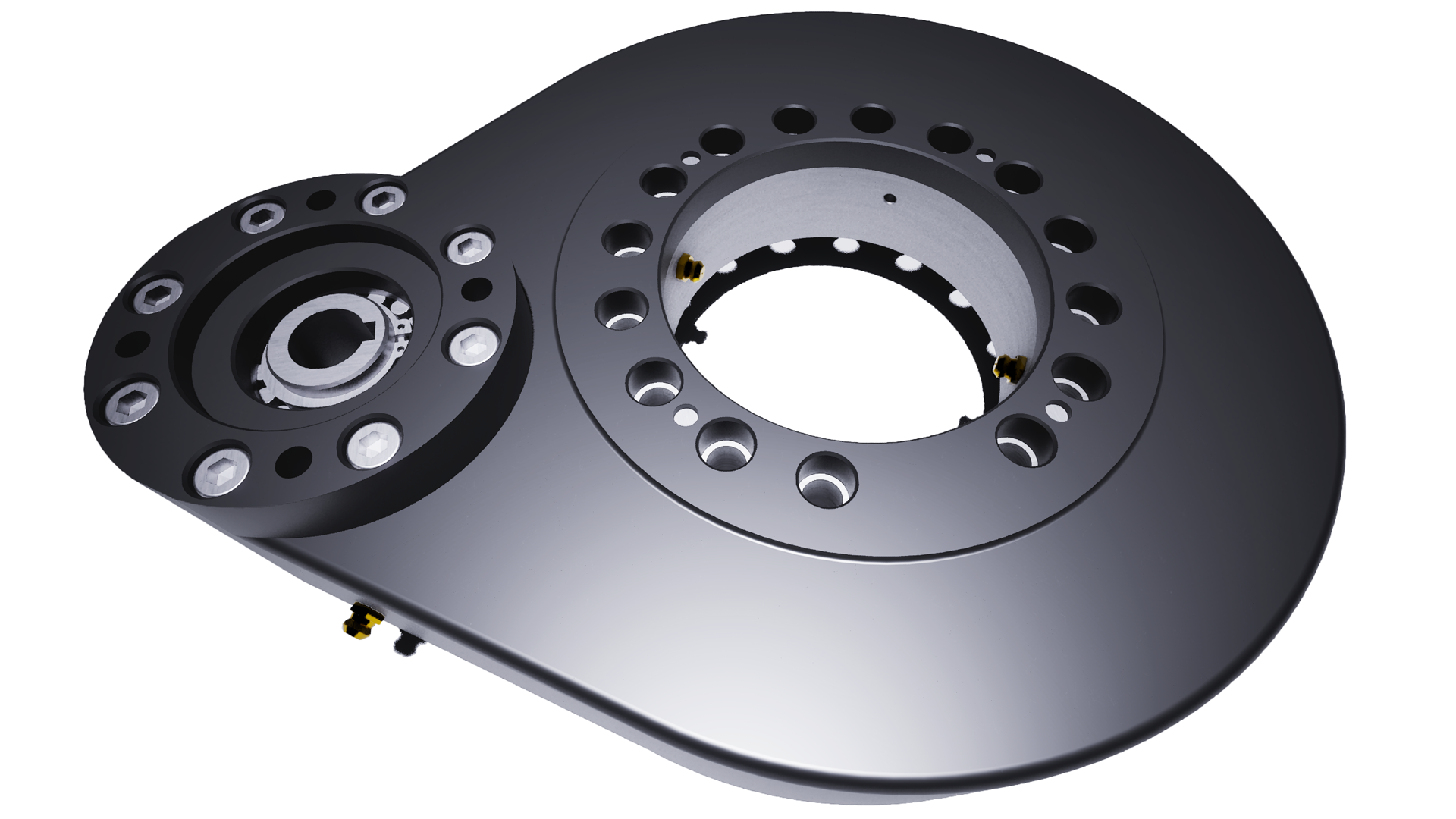

Schwenkantrieb schnelldrehende Baureihe
899,95 € – 1.899,00 €
inkl. MwSt. zzgl. Versandkosten
Allgemeine Informationen
Diese Baureihe verfügt über einen axialen Eingang für den Antriebsmotor. Im Gegensatz zu den Schwenkantrieben mit Schneckenwelle ist die interne Drehverbindung geradverzahnt und ermöglicht hierdurch den Betrieb mit höheren Drehzahlen. Hierbei kann eine max. Ausgangsdrehzahl von 15 U/min erreicht werden. Besonders für Anwendungen in denen höhere Drehzahlen erforderlich sind bei gleichzeitiger kompakter Bauweise, eignet sich diese Baureihe.
Passende Motoren finden Sie ebenfalls in unserem Shop! In unserem Konfigurator können Sie ihren Schwenkantrieb ideal als hydraulische oder elektrische Variante zusammenstellen. So können Sie schnell und unkompliziert ein Komplettpaket für Ihre Anlage zusammenstellen. Dazu erhalten Sie neben den technischen Daten auch direkt ein unverbindliches Angebot von uns.
Bei weiteren Fragen oder Berechnungen zur Kompatibilität zu Ihrer Anlage erreichen Sie uns per Telefon oder E-Mail. Wir helfen Ihnen gerne.
Beschreibung
| Art. Nr. | Übersetz. | Außend.- | Innend.- | Höhe | Länge | Achs- | Lochkreis | Tragzahlen | max. Drehmomente | Bohrungen | Gewicht | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D3 | H | L | Abstand | D1 | D2 | axial [kN] | radial [kN] | Kipp- | Ausgangs- | Außenring | Innenring | Gewicht | |||||||
| i | mm | mm | mm | mm | mm | mm | mm | dyn. | stat. | dyn. | stat. | kNm | kNm | kg | |||||
| SAH346.105 | 77:15 | 346 | 145 | 105 | 430 | 184 | 270 | 175 | 338 | 135 | 33,9 | 2,5 | 16xM16 | 15xM16 | 40 | ||||
| SAH471.108 | 108:15 | 471 | 295 | 108 | 557 | 246 | 390 | 295 | 555 | 222 | 67,8 | 3,25 | 18xM16 | 23xM16 | 59 | ||||
| SAH610.113 | 95:15 | 610 | 360 | 113 | 734 | 330 | 515 | 415 | 778 | 333 | 105 | 8 | 20xM12 | 24xM12 | |||||
| Axial-Radialspiel ca. 0,03-0,15mm | con. 1 U/min | max. 2,5 U/min. | Alle technischen Daten sind ca. Angaben und ohne Gewähr. | |||||||||||||||||
Zusätzliche Informationen
| Gewicht | n. v. |
|---|---|
| Größe | n. v. |
| Marke | ATH Technik |
| Größe | SAH346.105, SAH471.108, SAH610.113 |
