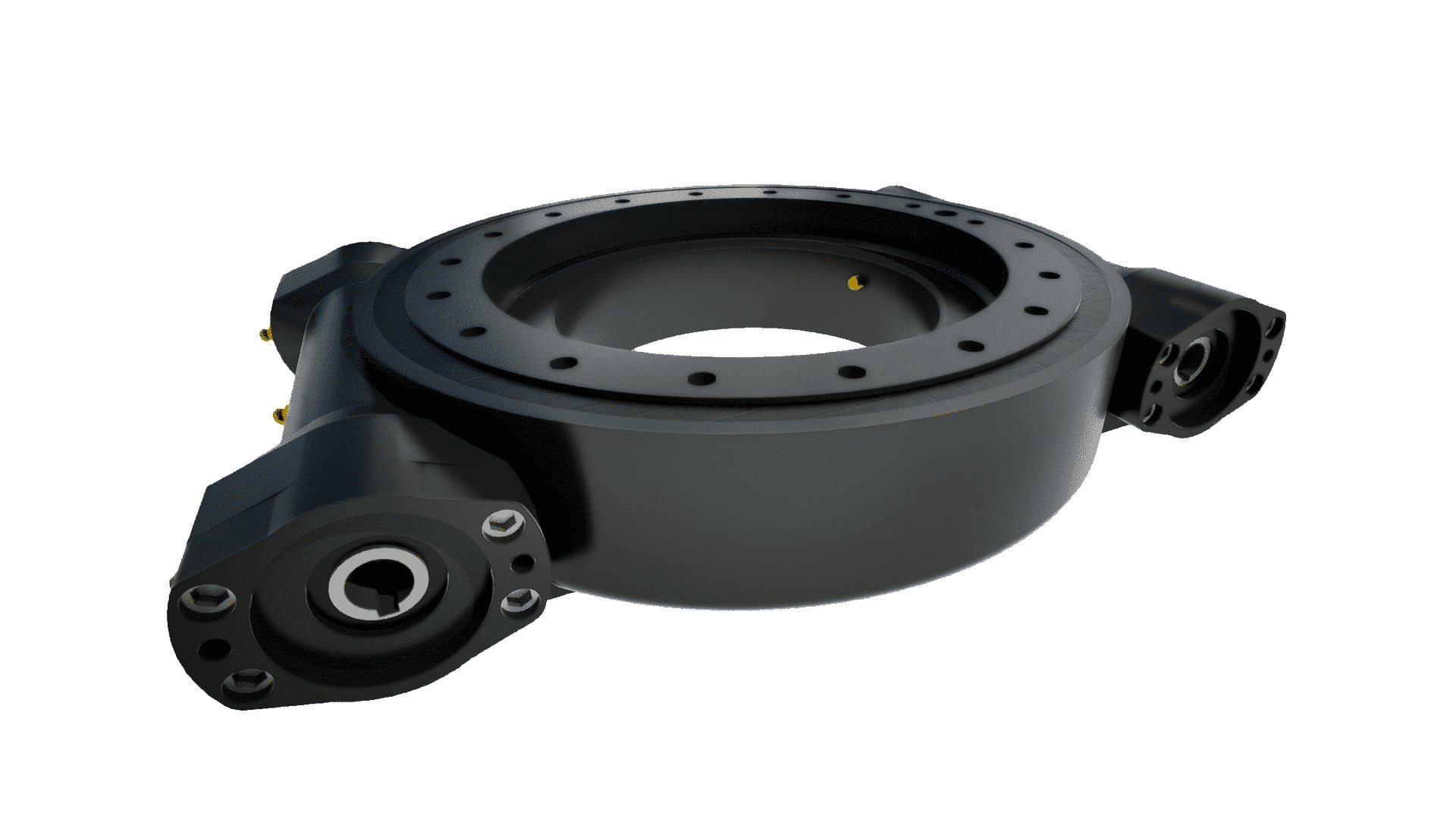

Schwenkantriebe mit 2 Schnecken
1.199,00 € – 4.499,00 €
inkl. MwSt. zzgl. Versandkosten
Schwenkantriebe mit zwei Schnecken ermöglichen durch doppelter Motoranbindung ein besonders hohes Ausgangsdrehmoment bei kompakter Bauweise. Ideal für anspruchsvolle Industrieanwendungen und extreme Einsatzbereiche wie Bagger, Tunnelbohrer oder Stahlwerke. Die robuste Konstruktion und verbesserte Umweltdichtungen sorgen für maximale Zuverlässigkeit – auch unter härtesten Bedingungen.
Beschreibung
Art. Nr. | Übersetz. | Außend.- | Innend.- | Höhe | Länge | Breite | Achs- | Lochkreis | Tragzahlen | max. Drehmomente | Bohrungen | Gewicht | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D3 | H | L | L3 | Abstand | D1 | D2 | axial [kN] | radial [kN] | Kipp- | Ausgangs- | Halte- | Außenring | Innenring | Gesamt | |||||
i | mm | mm | mm | mm | mm | L2 mm | mm | mm | dyn. | stat. | dyn. | stat. | kNm | kNm | kNm | kg | |||
SA2.370.104 | 59:1 | 370 | 145 | 105 | 477 | 339 | 174 | 270 | 175 | 136 | 550 | 115 | 205 | 34 | 12 | 77 | 15xM16 | 15xM16 | 66 |
SA2.480.108 | 86:1 | 480 | 265 | 108 | 603 | 380 | 238 | 390 | 295 | 190 | 960 | 148 | 360 | 71 | 16 | 74 | 23xM16 | 23xM16 | 86 |
SA2.570.108 | 104:1 | 570 | 332 | 108 | 698 | 405 | 285 | 479 | 365 | 235 | 1166 | 205 | 435 | 142 | 19 | 110 | 20xM16 | 20xM16 | 125 |
SA2.693.130 | 90:1 | 693 | 431 | 130 | 830 | 483 | 339 | 584 | 466 | 385 | 1598 | 335 | 640 | 203 | 48 | 181 | 36xM20 | 35xM20 | 161 |
SA2.832.148 | 108:1 | 832 | 512 | 148 | 972 | 537 | 416 | 675 | 560 | 590 | 2360 | 470 | 945 | 310 | 58 | 270 | 36xM20 | 29xM20 | 222 |
Axial-Radialspiel ca. 0,03-0,15mm | con. 1 U/min | max. 2,5 U/min. | Alle technischen Daten sind ca. Angaben und ohne Gewähr. |
Zusätzliche Informationen
Gewicht | n. v. |
---|---|
Größe | n. v. |
Marke | ATH Technik |
Größe | SA2.370.104, SA2.480.108, SA2.490.109, SA2.570.108, SA2.580.111, SA2.672.123, SA2.693.130, SA2.832.148 |
Ausführliche Beschreibung
Unsere Schwenkantriebe mit zwei Schnecken bieten eine innovative Lösung für Anwendungen, bei denen besonders hohe Ausgangsdrehmomente gefordert sind. Dank zwei separater Eingänge für Antriebsmotoren und zwei Schneckenwellen kann im Vergleich zu herkömmlichen Schwenkantrieben ein deutlich höheres Drehmoment übertragen werden – ideal für besonders anspruchsvolle industrielle Anwendungen.
Die kompakte und dennoch äußerst robuste Bauweise dieser Baureihe sorgt dafür, dass große Drehmomente effizient und platzsparend übertragen werden können. Als Weiterentwicklung der extremen Baureihe sind diese Schwenkantriebe speziell für den Einsatz unter härtesten Bedingungen konzipiert. Sie eignen sich sowohl für den Einsatz in Baggern, Tunnelbohrern oder Stahlwerken als auch überall dort, wo starke Witterungseinflüsse oder aggressive Umgebungsbedingungen – wie Salznebel – eine besondere Herausforderung darstellen.
Dank der verbesserten Umweltdichtung sind diese Schwenkantriebe auch für extreme Einsatzgebiete optimal geeignet und bieten maximale Zuverlässigkeit sowie Langlebigkeit selbst unter schwierigsten Bedingungen. Hohe Traglasten und Kippmomente werden ebenso souverän gemeistert wie der reibungslose Betrieb im Dauerbetrieb.
Selbstverständlich finden Sie passende Elektromotoren als auch Hydraulikmotoren direkt in unserem Shop. Nutzen Sie außerdem unseren Konfigurator, um Ihren Schwenkantrieb als hydraulische oder elektrische Variante individuell zusammenzustellen. So erhalten Sie unkompliziert ein Komplettpaket, das perfekt auf Ihre Anforderungen zugeschnitten ist – inklusive aller technischen Daten und einem unverbindlichen Angebot.
Sollten Sie Fragen zur Auswahl, Auslegung oder Kompatibilität Ihres Systems haben, stehen wir Ihnen gerne telefonisch oder per E-Mail zur Verfügung. Unser Expertenteam unterstützt Sie kompetent und schnell bei allen Anliegen rund um Schwenkantriebe.
