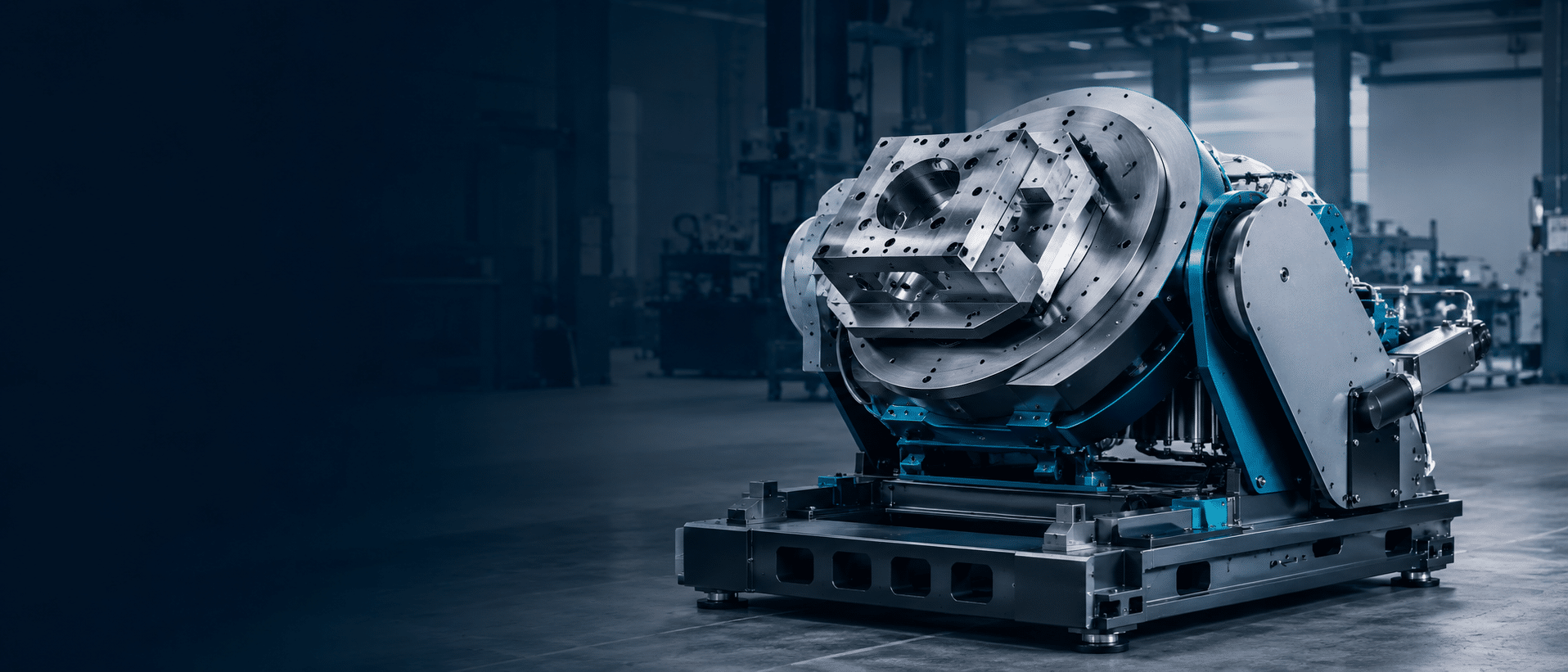

Schwenkantriebe für Vorrichtungen und Sondermaschinen.
Schwenkantriebe ermöglichen kompakte Dreh- und Schwenkbewegungen in individuellen Maschinenkonzepten. ATH Technik liefert Schwenkantriebe, Drehverbindungen und passende Antriebskomponenten für elektrische und hydraulische Systeme im Sondermaschinenbau.
Schwenkantriebe für kompakte Dreh- und Schwenkbewegungen.
Das Anwendungsgebiet von Schwenkantrieben ist im Sondermaschinenbau sehr vielfältig. Sie ermöglichen Dreh- und Schwenkbewegungen um die eigene Achse und kombinieren dabei Lagerung, Verzahnung und Antrieb in einer kompakten Einheit.
Durch die robuste Bauart können hohe Traglasten aufgenommen und große Drehmomente übertragen werden. Damit eignen sich Schwenkantriebe besonders für Vorrichtungen, in denen Bauteile gedreht, geschwenkt oder in einer bestimmten Stellung gehalten werden müssen.
Schwenkantriebe können sowohl in elektrischen als auch in hydraulischen Systemen eingesetzt werden. Entscheidend ist die vorhandene Ansteuerungsumgebung. ATH Technik liefert hierfür die passenden Anbauteile, Motorisierungen und Komponenten.
Vorrichtung zum Drehen und Verfahren einer Rolle
Diese Vorrichtung wird zum Drehen und Verfahren einer Rolle genutzt. Über eine Spindel kann die Baugruppe in Z-Richtung verfahren werden. Der Schwenkantrieb erzeugt zusätzlich eine Drehbewegung um die Y-Achse.
Durch den großen Hebelarm zum Schwerpunkt der Rolle ist ein hohes Ausgangsdrehmoment am Schwenkantrieb erforderlich. Gleichzeitig muss die Baugruppe stabil gelagert und sicher gehalten werden.
Schwenkvorrichtung zum Drehen eines Bauteils
Bei dieser Anwendung wird ein Bauteil an einer Vorrichtung befestigt und je nach Anforderung in verschiedene Positionen geschwenkt oder gedreht.
Die besondere Anforderung liegt in den wechselnden Momentbelastungen abhängig von der jeweiligen Endposition. Der Schwenkantrieb muss ein hohes Ausgangsdrehmoment zum Einleiten der Bewegung bereitstellen und gleichzeitig ein hohes Haltedrehmoment gegen ein mögliches Zurückdrehen aufbringen. Eine Positionsabfrage erfolgt durch einen zusätzlichen Absolutwertgeber.
Bauraum sparen gegenüber Ritzel-Drehverbindungslösungen
In vielen Sondermaschinen kann ein Schwenkantriebssystem eine kompaktere Alternative zu einer Lösung aus Drehverbindung, Ritzel und separatem Antrieb sein. Besonders bei begrenztem Bauraum, hohen Momenten oder integrierten Bewegungsaufgaben kann dadurch eine konstruktiv einfache und robuste Lösung entstehen.
Individuell ausgelegt statt Standardlösung.
Im Sondermaschinenbau entscheiden Lastfall, Bewegung, Einbauraum und Ansteuerung über die passende Komponente. Häufig geht es nicht nur um ein einzelnes Produkt, sondern um eine sinnvolle Kombination aus Lagerung, Antrieb, Motorisierung und Schnittstellen zur Maschine.
- Hohe Drehmomente
- Kompakte Bauweise
- Elektrische oder hydraulische Systeme
- Auslegung nach Anwendung
Welche Daten helfen bei der Anfrage?
Für eine schnelle technische Einschätzung benötigen wir Angaben zur Bewegungsaufgabe, zur Last, zum Schwerpunkt, zum Bauraum und zur gewünschten Ansteuerung.
- Last / Schwerpunkt
- Drehmoment / Kippmoment
- Einbauraum / Lochbild
- Hydraulisch oder elektrisch
Produkte für Sondermaschinen und Vorrichtungen.
Schwenkantriebe
Kompakte Einheiten aus Lagerung und Antrieb für Dreh- und Schwenkbewegungen in Sondermaschinen, Vorrichtungen und Anlagen.
Mehr erfahrenDrehverbindungen
Für Lagerung, Lastaufnahme und rotierende Baugruppen in kundenspezifischen Maschinenkonstruktionen.
Mehr erfahrenDrehdurchführungen
Für die Übertragung von Medien in rotierenden oder schwenkenden Baugruppen innerhalb von Sondermaschinen.
Mehr erfahrenElektromotoren
Elektrische Antriebskomponenten für automatisierte Bewegungsaufgaben, Positionierachsen und Sonderlösungen.
Mehr erfahrenSchwenkantrieb für eine Sondermaschine gesucht?
Senden Sie uns Lastdaten, Bauraum, Bewegungsaufgabe, Ansteuerung oder vorhandene Zeichnungen. Wir prüfen, welche Schwenkantriebs-, Drehverbindungs- oder Antriebslösung für Ihre Konstruktion geeignet ist.
