Kreuzrollen-Drehverbindungen verzahnt und unverzahnt
Kreuzrollen-Drehverbindungen eignen sich für Anwendungen mit hoher Steifigkeit, hoher Präzision und hohen Anforderungen an Traglasten. Durch die X-förmige Anordnung der zylindrischen Wälzkörper können axiale Kräfte, radiale Kräfte und Kippmomente in einer kompakten Lagerstelle aufgenommen werden.
Kreuzrollenlager in drei Bauarten
Je nach Antriebskonzept und Einbauraum liefern wir Kreuzrollen-Drehverbindungen als unverzahnte, außenverzahnte oder innenverzahnte Ausführung.
Unverzahnt
Für Anwendungen, bei denen die Drehbewegung extern oder ohne integrierte Verzahnung realisiert wird.
Mehr erfahren

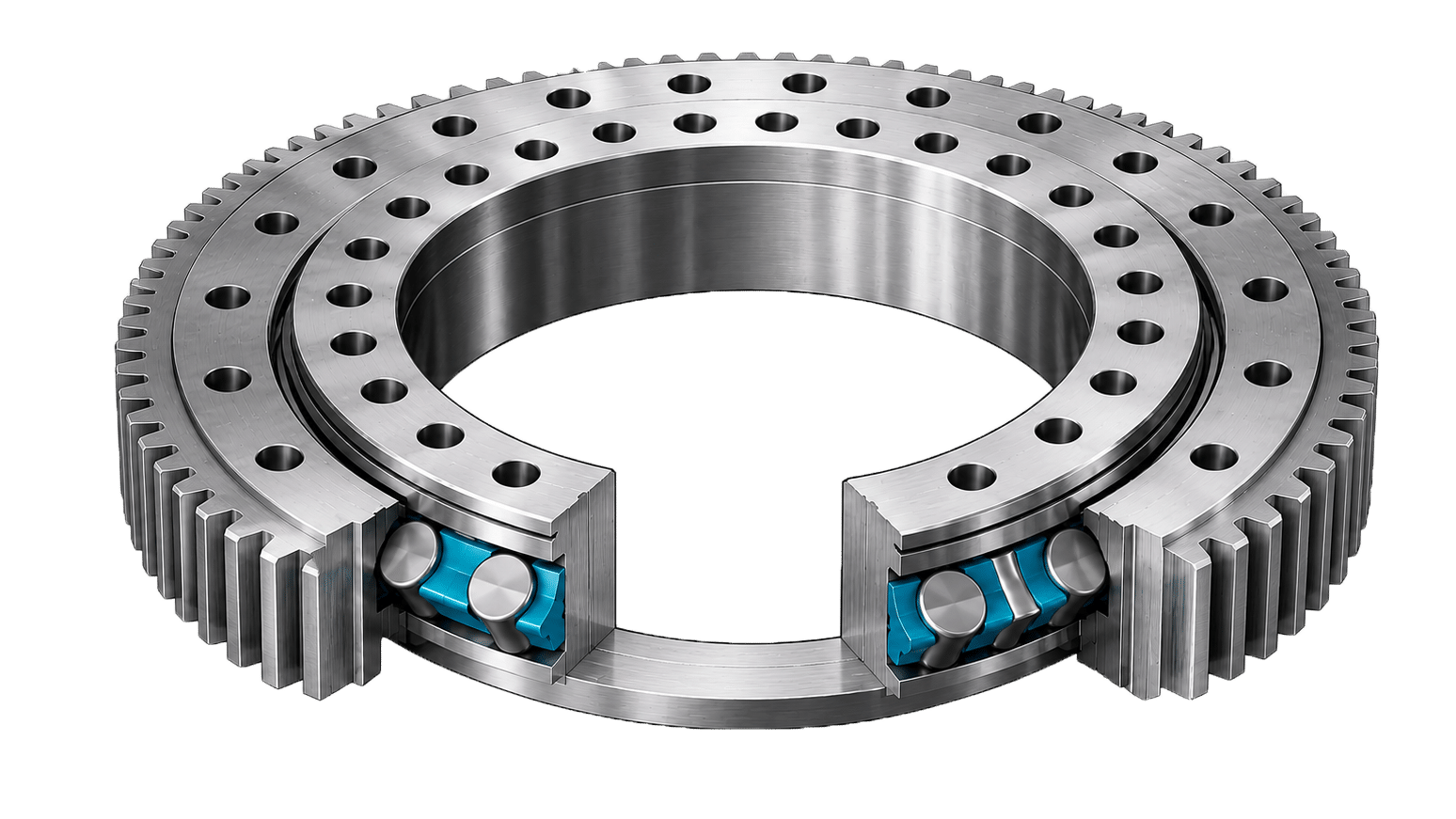

Außenverzahnt
Für kompakte Antriebslösungen mit Ritzel und außenliegender Kraftübertragung.
Mehr erfahren

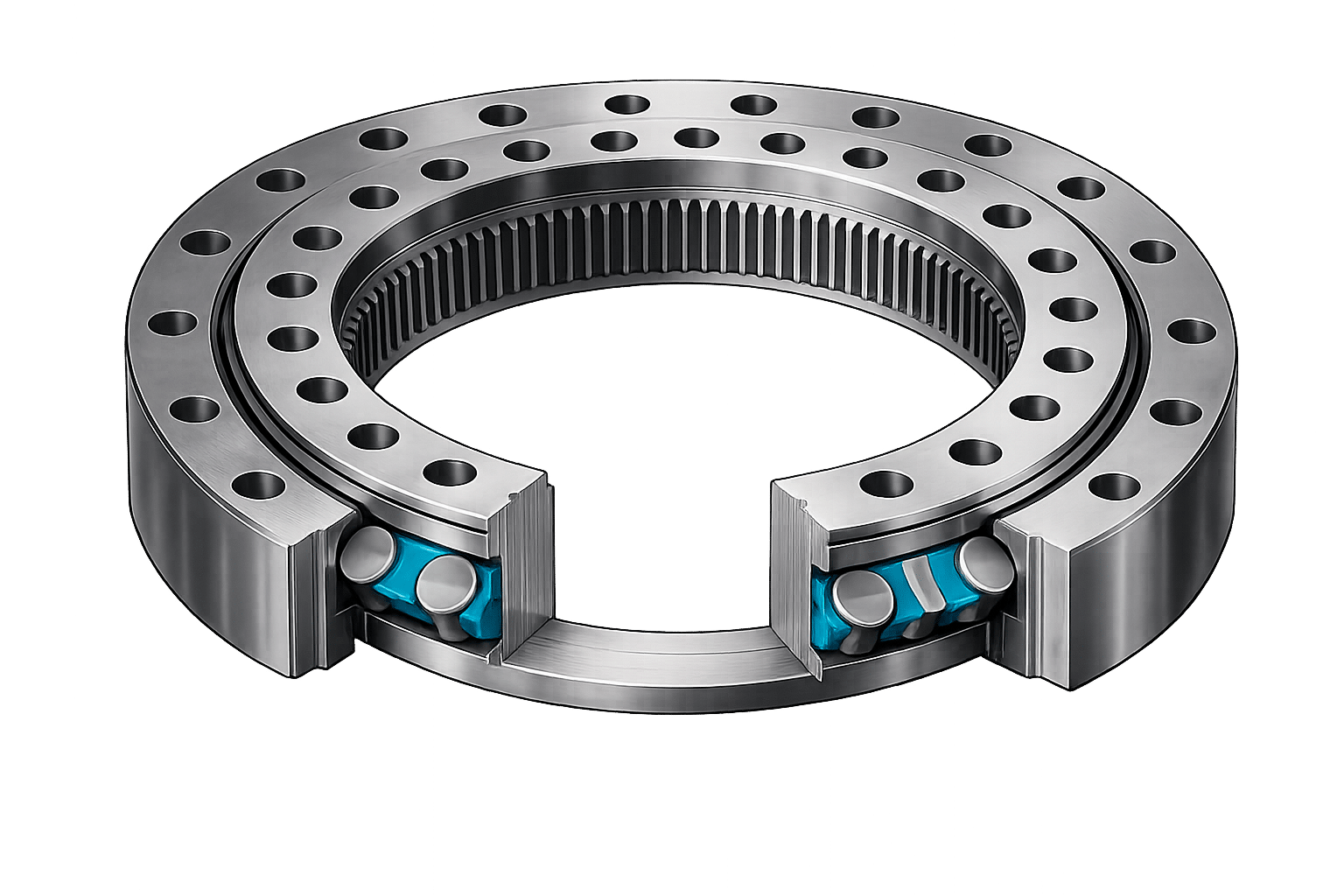

Innenverzahnt
Für geschützte Verzahnung im Innenbereich und platzsparende Integration des Antriebs.
Mehr erfahren
Zylindrische Wälzkörper in X-Anordnung
Kreuzrollen-Drehverbindungen bestehen aus Innenring, Außenring, Distanzstücken und zylindrischen Wälzkörpern. Die Rollen sind kreuzweise angeordnet und ermöglichen dadurch eine hohe Steifigkeit bei gleichzeitig kompakter Bauform.
Durch die beidseitige Abdichtung und Nachschmiermöglichkeit sind die Lager für robuste, langlebige und präzise Drehbewegungen ausgelegt.
Für präzise und hoch belastete Drehbewegungen
Kreuzrollen-Drehverbindungen werden dort eingesetzt, wo hohe Lasten, hohe Steifigkeit und präzise Führung in einer kompakten Lagerstelle kombiniert werden müssen.
Wichtige Kriterien bei der Auswahl
Für die Dimensionierung sind Belastung, Genauigkeit, Spielklasse, Vorspannung, Verzahnung und Verschraubung entscheidend.
Axial- und Radialkräfte
Durch die X-Anordnung können axiale und radiale Kräfte in einer kompakten Lagerstelle aufgenommen werden.
Kippmoment
Kreuzrollenlager eignen sich besonders für Anwendungen mit hohen Kippmomenten und hoher Lagersteifigkeit.
Spiel & Vorspannung
Geliefert werden können Ausführungen mit Normalspiel, geringem Spiel oder Vorspannung.
Material
Innen- und Außenringe bestehen aus gehärtetem Vergütungsstahl. Laufbahnen und Rollen sind gehärtet. Optional mit Schwärzung
Verzahnung
Die Verzahnung ist standardmäßig nicht gehärtet, kann bei hohen Anforderungen jedoch gehärtet ausgeführt werden.
Toleranzen
Toleranzen, Kippspiel, Rundlauf und Planlauf werden abhängig von der technischen Anforderung festgelegt.
Kreuzrollen-Drehverbindung auslegen lassen?
Senden Sie uns Zeichnung, Lastdaten, Einbauraum oder ein vorhandenes Muster. Wir unterstützen bei der Auswahl der passenden Kreuzrollen-Drehverbindung oder fertigen eine Sonderausführung nach Vorgabe.
