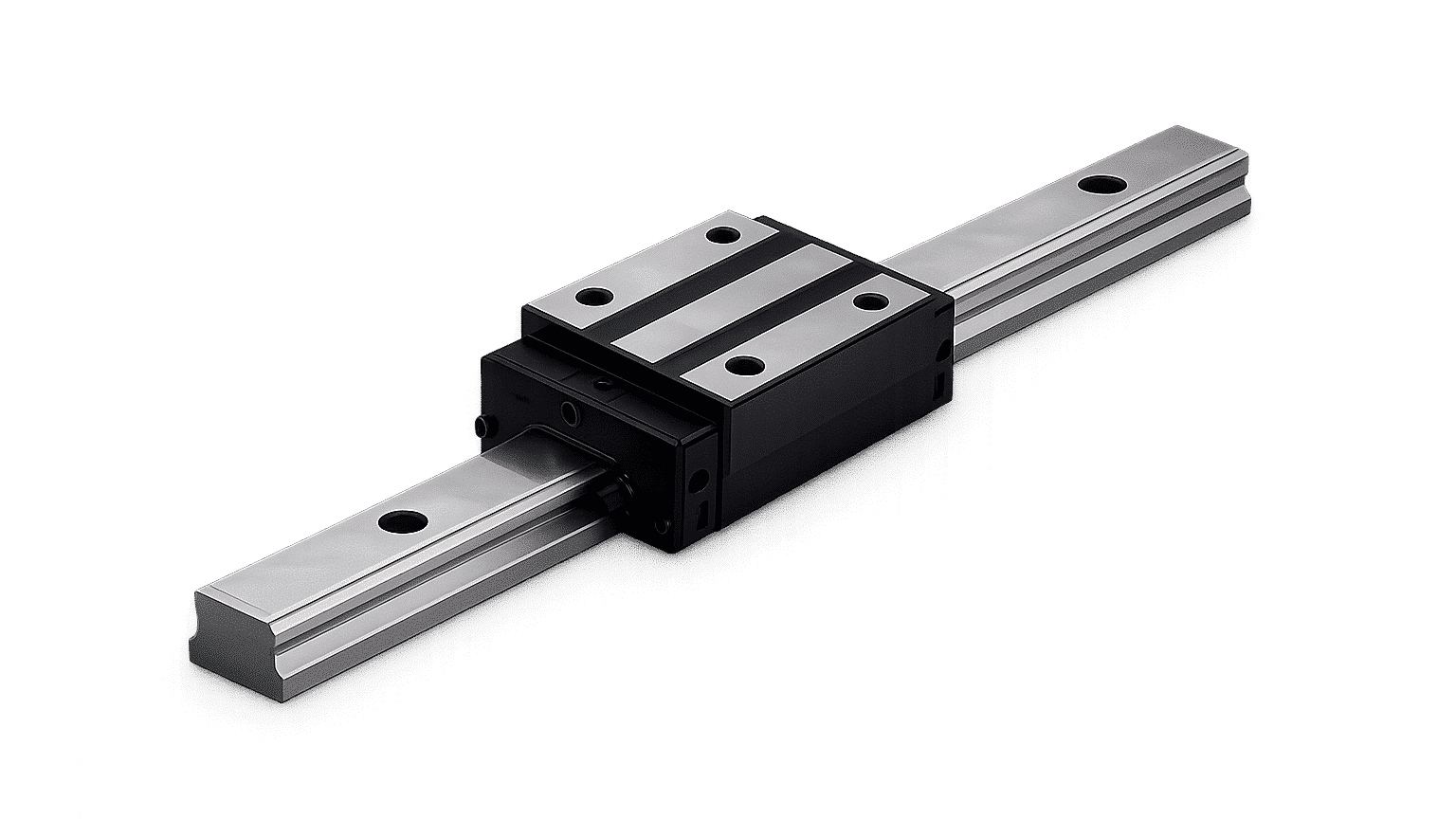

Führungswagen
29,95 € – 329,50 €
inkl. MwSt. zzgl. Versandkosten
Präzise Führungswagen für Linearsysteme in verschiedenen Ausführungen. Sorgt für gleichmäßige, spielfreie Bewegungen und hohe Belastbarkeit in Maschinenbau und Automatisierung, langlebig und zuverlässig im Einsatz.
Beschreibung

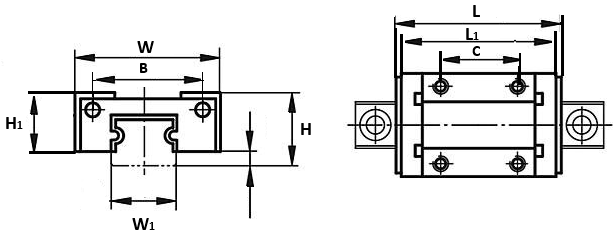

| Art. Nr. | Art. Nr. | Schlittengröße | Führungswagen Schlittenmaße | Bohrung | Load dyn. | Load stat. | Gewicht | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mit Abstreifer | H1 | H | W | W1 | B | B1 | C | L1 | L | D | C | C0 | Schlitten | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN | kN | kg | ||
| AHGH20.H | AHGH20.HA | 25.4 | 30 | 44 | 20 | 32 | 6.0 | 36 | 50.5 | 77.5 | M5x6 | 17.7 | 37.8 | 0.3 |
| AHGH25.H | AHGH25.HA | 34.5 | 40 | 48 | 23 | 35 | 6.5 | 35 | 58.0 | 84.0 | M6x8 | 26.5 | 56.1 | 0.5 |
| AHGH30.H | AHGH30.HA | 39.0 | 45 | 60 | 28 | 40 | 10.0 | 40 | 70.0 | 97.4 | M8x10 | 38.7 | 83.0 | 0.9 |
| AHGH35.H | AHGH35.HA | 47.5 | 55 | 70 | 34 | 50 | 10.0 | 50 | 80.0 | 112.4 | M8x12 | 49.5 | 102.8 | 1.4 |
| AHGH45.H | AHGH45.HA | 60.5 | 70 | 86 | 45 | 60 | 13.0 | 60 | 97.0 | 139.4 | M10x17 | 77.5 | 155.9 | 2.7 |
| AHGH55.H | AHGH55.HA | 67.0 | 80 | 100 | 53 | 75 | 12.5 | 75 | 117.7 | 166.7 | M12x18 | 114.4 | 227.8 | 4.1 |
| AHGH65.H | AHGH65.HA | 75.0 | 90 | 126 | 63 | 76 | 25.0 | 70 | 144.2 | 200.2 | M16x20 | 163.6 | 324.7 | 7.0 |
