Steuerungstechnik von ATH Technik

Steuerungen für Schwenkantriebe und Drehtische

Mit einer passenden Steuerung wird aus dem Schwenkantrieb eine bedienbare Drehachse. ATH Technik stimmt Motorisierung, Rückmeldung und Steuerungsfunktionen auf Ihre Anwendung ab – vom manuellen Drehen über eine geregelte Geschwindigkeit bis zum Anfahren vorgegebener Positionen.

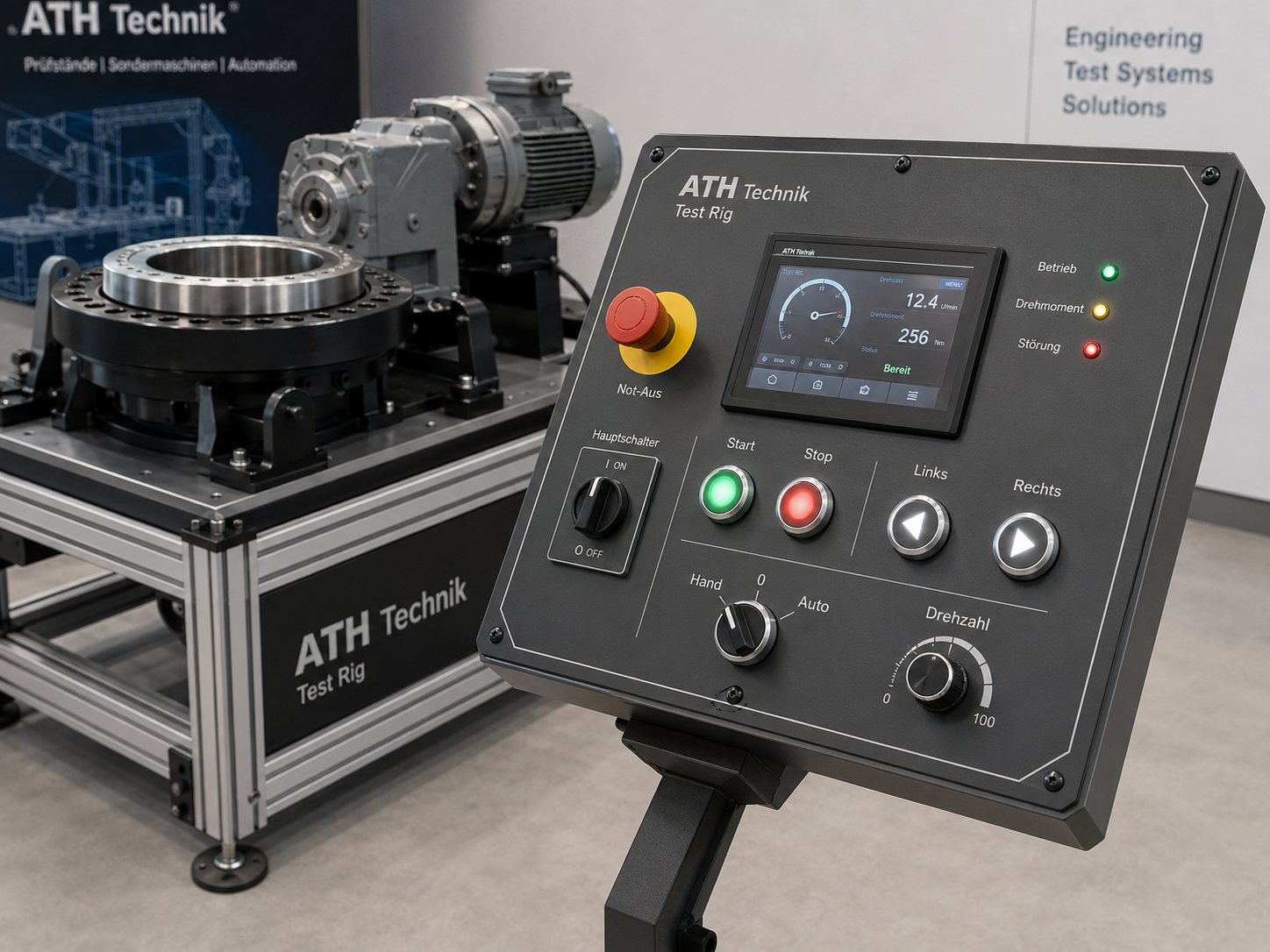

Beispiel einer kundenspezifischen Steuerung von ATH Technik

Drei typische Steuerungsaufgaben

Eine Steuerung für Schwenkantriebe muss zur Bewegung, zur Maschine und zur Bedienung passen. Gemeinsam legen wir fest, welche Funktionen Ihre Anwendung benötigt.

1

Manuell bewegen

Der Bediener gibt die Bewegung über Taster, Schalter oder eine Bedieneinheit vor. Je nach Ausführung werden Drehrichtung, Freigaben und Endlagen berücksichtigt – beispielsweise beim Einrichten einer Vorrichtung oder beim Drehen eines Werkstücks.

2

Positionen anfahren

Mit einer geeigneten Positionsrückmeldung fährt die Steuerung vorgegebene Zielpositionen an. Ob feste Endlagen genügen oder ein Drehgeber benötigt wird, hängt von Winkelbereich, Ablauf und geforderter Wiederholbarkeit ab.

3

Abläufe automatisieren

Positionen, Geschwindigkeiten und externe Signale werden zu einer definierten Bewegungsfolge verbunden. Betriebsarten und Schnittstellen zur übergeordneten Maschine stimmen wir vor der Umsetzung ab.

Motorisierung und Rückmeldung

Passend zum eingesetzten Antrieb

Für Drehtische, Schwenkvorrichtungen und Positionieraufgaben betrachten wir Steuerung und Antrieb gemeinsam. Die konkrete Ausführung richtet sich nach Ihrer Maschine.

24 V Gleichstrom und BLDC

Für entsprechend ausgelegte Antriebe werden Versorgung, Motortreiber, Bedienung und gegebenenfalls Positionsrückmeldung aufeinander abgestimmt. Dabei berücksichtigen wir auch Strombedarf und Einschaltdauer.

400 V Getriebemotor

Je nach Anwendung kommt eine geeignete Schaltlösung oder ein Frequenzumrichter infrage. Geschwindigkeit, Bremsansteuerung und Bewegungsablauf werden gemeinsam festgelegt.

Servoantrieb

Servoregler, Geber und übergeordnete Steuerung werden passend zu Positionierung und Dynamik ausgewählt. Die erreichbare Genauigkeit hängt auch von Getriebe, mechanischem Spiel, Last und Geberanordnung ab.

Hydraulischer Schwenkantrieb

Wir prüfen die elektrische Ansteuerung der vorgesehenen Ventile und die Einbindung der benötigten Rückmeldungen. Hydraulik und Steuerung müssen gemeinsam zur gewünschten Bewegung passen.

Was zum Lieferumfang gehören kann

Zum projektbezogenen Umfang können Steuerungshardware, Bedienung, geeignete Rückmeldung, Programmierung, Parametrierung und Schaltschrankaufbau gehören.

Komponenten, Anschlussunterlagen und Funktionstests werden im Angebot konkret benannt. Anforderungen an Schutzfunktionen und die Integration in Ihre Maschine klären wir im Rahmen der Projektplanung.

Schwenkantrieb und Steuerung aus einer Hand

Sie können eine Steuerungslösung anfragen oder Antrieb, Motorisierung und Steuerung gemeinsam auslegen lassen. Ein vorhandener Antrieb kann nach Prüfung seiner technischen Daten und Schnittstellen berücksichtigt werden.

Schwenkantriebssysteme und Konfigurator ansehen

Diese Angaben helfen bei der Auslegung

Für eine erste Prüfung genügt eine verständliche Beschreibung Ihrer Aufgabe. Wenn vorhanden, senden Sie uns eine Skizze oder die technischen Daten der eingesetzten Komponenten.

  • Schwenkantrieb und Motor beziehungsweise Hydraulikantrieb
  • Versorgungsspannung und verfügbare Leistung
  • Last, Einbaulage und gewünschte Drehgeschwindigkeit
  • Winkelbereich, Zielpositionen und Einschaltdauer
  • Bedienung über Taster, Schalter oder übergeordnete Maschine
  • Vorhandene Endschalter, Drehgeber oder weitere Sensoren
  • Benötigte Ein- und Ausgangssignale sowie Schnittstellen
  • Gewünschter Lieferumfang und geplante Stückzahl

Ihre Schwenkantriebssteuerung anfragen

Beschreiben Sie uns die gewünschte Bewegung und die vorhandenen Komponenten. Wir prüfen eine passende Bedien-, Antriebs- und Positionierlösung für Ihren Drehtisch oder Ihre Schwenkvorrichtung.

Steuerungsprojekt anfragen
