ATH Technik · Drehverbindungen Katalog
ALU ASU ALA ASA ALI ASI
ATH TECHNIK · Drehverbindungen
Drehverbindung
Technische Produktübersicht

Katalog
Drehverbindungen

Serie ALI · ALA · ALU · ASI · ASA · ASU

Drehverbindungen für Maschinenbau, Baumaschinen und industrielle Anwendungen – mit technischer Orientierung, Baureihenübersicht, Maßdaten und Belastungsdiagrammen.

ALUASUALA ASAALIASI
Katalog Drehverbindungen 1
Drehverbindungen
ATH TECHNIK · Drehverbindungen
Inhaltsverzeichnis

Inhalt

Produktübersicht, technische Orientierung und Baureiheninformationen für Drehverbindungen.

Katalogstruktur
  1. Unternehmens- und Produktüberblick
  2. Produktfamilien und Auswahlhilfe
  3. Anwendungsgebiete & Engineering Support
  4. Technische Grundlagen & Berechnung
  5. Montage, Einbau, Wartung & Schmierung
  6. Baureihen ALU, ASU, ALA, ASA, ALI, ASI
  7. Technische Daten und Belastungsdiagramme

Serie ALI · ALA · ALU · ASI · ASA · ASU

Die sechs Grundausführungen lassen sich nach Verzahnungsart, Belastungsklasse und Antriebskonzept einordnen.

ALU
ALU

Unverzahnt · leichte Baureihe

Kompakt, flexibel und ideal für separate Antriebe oder manuelle Verstellungen.

ASU
ASU

Unverzahnt · schwere Baureihe

Robuste unverzahnte Ausführung für höhere Lasten und größere Tragreserven.

ALA
ALA

Außenverzahnt · leichte Baureihe

Direkter Ritzelantrieb bei kompakter Bauweise und moderaten Drehmomenten.

ASA
ASA

Außenverzahnt · schwere Baureihe

Außenverzahnte Serie für höhere Drehmomente und robuste Anwendungen.

ALI
ALI

Innenverzahnt · leichte Baureihe

Geschützte Innenverzahnung für kompakte und saubere Antriebskonzepte.

ASI
ASI

Innenverzahnt · schwere Baureihe

Innenverzahnte Serie für hohe Belastungen und integrierte Antriebslösungen.

Katalog Drehverbindungen 2
ATH TECHNIK · Drehverbindungen
Unternehmens- und Produktüberblick

Drehverbindungen für anspruchsvolle Anwendungen

Klare Produktsystematik, technische Orientierung und ein schneller Einstieg für Konstruktion, Einkauf und Instandhaltung.

Überblick

ATH Technik liefert Drehverbindungen für präzise Schwenk-, Dreh- und Positionierbewegungen in Maschinenbau, Baumaschinen und industriellen Anlagen. Je nach Lastfall, Bauraum und Antriebskonzept stehen unverzahnte, außenverzahnte und innenverzahnte Ausführungen in leichter oder schwerer Baureihe zur Verfügung. Für abweichende Einbausituationen sind Sonderlösungen nach Zeichnung sowie eine technische Vorauslegung anhand Ihrer Lastdaten möglich.

Unverzahnt Außenverzahnt Innenverzahnt Leichte Baureihe Schwere Baureihe

Großer Größenbereich

Standard- und Sondergrößen mit Außendurchmessern von ca. 100 bis 5000 mm.

Auslegung nach Lastdaten

Unterstützung bei Auswahl und Dimensionierung anhand von Axiallast, Radiallast und Kippmoment.

Klare Produktstruktur

Unverzahnt, außenverzahnt oder innenverzahnt – jeweils in leichter und schwerer Baureihe.

Für viele Branchen

Vom Maschinenbau über Baumaschinen bis zu Solar-, Wind- oder Fördertechnik-Anwendungen.

Orientierung

Für kundenspezifische Projekte empfiehlt sich eine frühe Prüfung von Bauraum, Lastdaten, Anschlussgeometrie und Umgebungsbedingungen.

Katalog Drehverbindungen 3
ATH TECHNIK · Drehverbindungen
Produktfamilien & Auswahlhilfe

Welche Ausführung passt zur Anwendung?

Die Wahl der Verzahnungsart hängt vor allem vom Antriebskonzept, dem verfügbaren Bauraum und den Lasten ab.

KriteriumUnverzahntAußenverzahntInnenverzahnt
Typische VerwendungSeparater Antrieb, manuelle Verstellung oder Anwendungen ohne integrierte Verzahnung.Ritzel greift außen an; sinnvoll bei gut zugänglichem Umfang und externer Antriebseinheit.Antrieb liegt geschützt im Innenbereich; geeignet für kompakte, integrierte Anordnungen.
VorteileEinfacher Aufbau, hohe Flexibilität, wirtschaftliche Lösung.Direkte Kraftübertragung, einfache Kontrolle der Verzahnung, gute Zugänglichkeit.Geschützte Verzahnung, aufgeräumtes Gesamtkonzept, kompakter Bauraum.
SerienALU / ASUALA / ASAALI / ASI
Praxis-Tipp für die Auswahl

Zuerst Verzahnungsart und Baugröße festlegen, anschließend Lastdaten und Drehzahl prüfen. Bei verzahnten Ausführungen müssen zusätzlich Zahnkraft, Ritzelposition und Schmierung berücksichtigt werden.

Anwendungsgebiete

Allgemeiner Maschinenbau

Dreh-, Schwenk- und Positionieraufgaben in Anlagen und Vorrichtungen.

Sondermaschinenbau

Kundenspezifische Einbausituationen mit spezifischen Lochbildern oder Bauraumgrenzen.

Bagger & Minibagger

Robuste Lagerungen mit hoher Lastaufnahme und wechselnden Belastungsrichtungen.

Bohrgeräte

Schwenk- und Positionierbewegungen unter dynamischen Einsatzbedingungen.

Förderanlagen

Dreh- und Verstelleinheiten für Materialflüsse, Übergaben und Positioniersysteme.

Freizeitparks

Drehkränze für bewegte Plattformen, Sitze und Sicherheitskomponenten.

Solartechnik

Tracker- und Positioniersysteme mit wiederholgenauer Ausrichtung.

Windkraftanlagen

Verstell- und Positionieraufgaben bei hohen Sicherheitsanforderungen.

Weitere typische Einsatzgebiete: Gabelstapler, Krananlagen, Landwirtschaft, Medizintechnik, Radarsysteme, Schienenfahrzeuge und Tunnelbohrmaschinen.

Katalog Drehverbindungen 4
ATH TECHNIK · Drehverbindungen
Engineering Support & Technische Grundlagen

Die richtige Drehverbindung auswählen

Für eine sichere Auslegung sind die realen Lasten und Randbedingungen der Anwendung entscheidend.

Axialkraft FA

Kraft parallel zur Rotationsachse.

Radialkraft FR

Kraft senkrecht zur Rotationsachse.

Kippmoment MK

Moment durch außermittige Lastangriffe.

Zusatzdaten

Einbaulage, Drehzahl, Verzahnung, Umgebung, Schrauben- und Anschlussdaten.

Auslegungslogik

Lasten ermitteln, Anwendungsfaktoren und Sicherheitsreserven ansetzen, Einbaulage und ggf. Zahnkräfte berücksichtigen.

Checkliste für technische Anfragen
  1. Gewünschte Ausführung: unverzahnt, außenverzahnt oder innenverzahnt
  2. Axiallast, Radiallast und Kippmoment
  3. Einbaulage, Drehzahl und Betriebsprofil
  4. Anschlussmaße, Lochbilder und vorhandener Bauraum
  5. Umweltbedingungen, Abdichtung und Korrosionsanforderungen
  6. Stückzahl, gewünschte Lieferzeit und ggf. Zeichnung oder Skizze

Axialkraft FA

FA = FZ · fA · fS

Axiale Kräfte wirken parallel zur Rotationsachse. Für die äquivalente Belastung werden Anwendungs- und Sicherheitsfaktor berücksichtigt.

Radialkraft FR

FR = FX · fA · fS

Radiale Kräfte wirken senkrecht zur Rotationsachse. Auch hier werden Anwendung und Sicherheit in die äquivalente Belastung eingerechnet.

Kippmoment MK

MKeq = MK · fA · fS

Kippmomente entstehen durch außermittige Lastangriffe. Sie sind für Tragfähigkeit und Anschlusskonstruktion besonders relevant.

Katalog Drehverbindungen 5
ATH TECHNIK · Drehverbindungen
Montage, Einbau, Wartung

Transport, Einbau und Schmierung

Die wichtigsten Prüfschritte wurden verdichtet und in klare Einbau- und Wartungshinweise überführt.

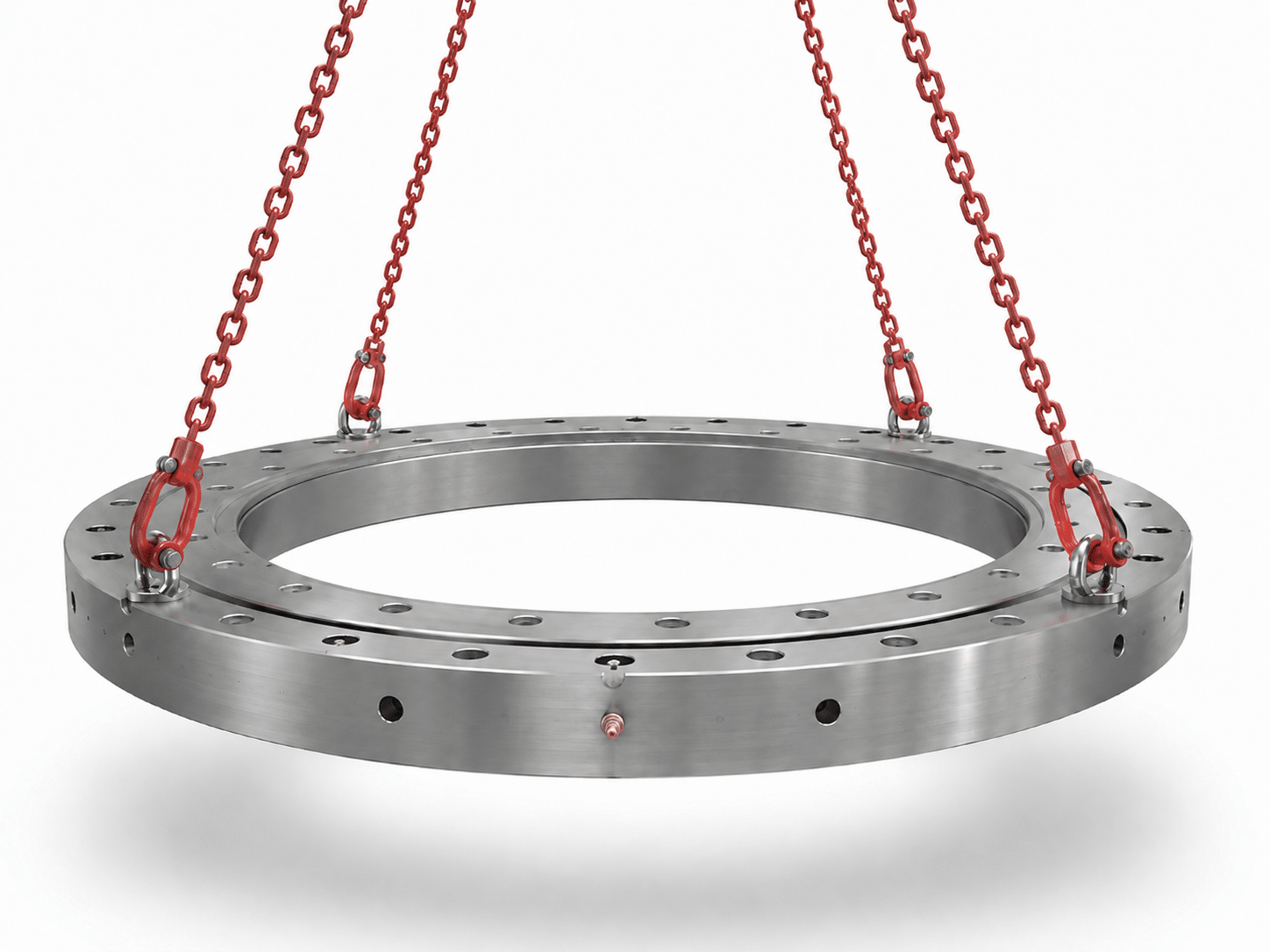

Transport & Lagerung
Transport und Lagerung

Nur horizontal transportieren und lagern. Stöße vermeiden und trocken lagern.

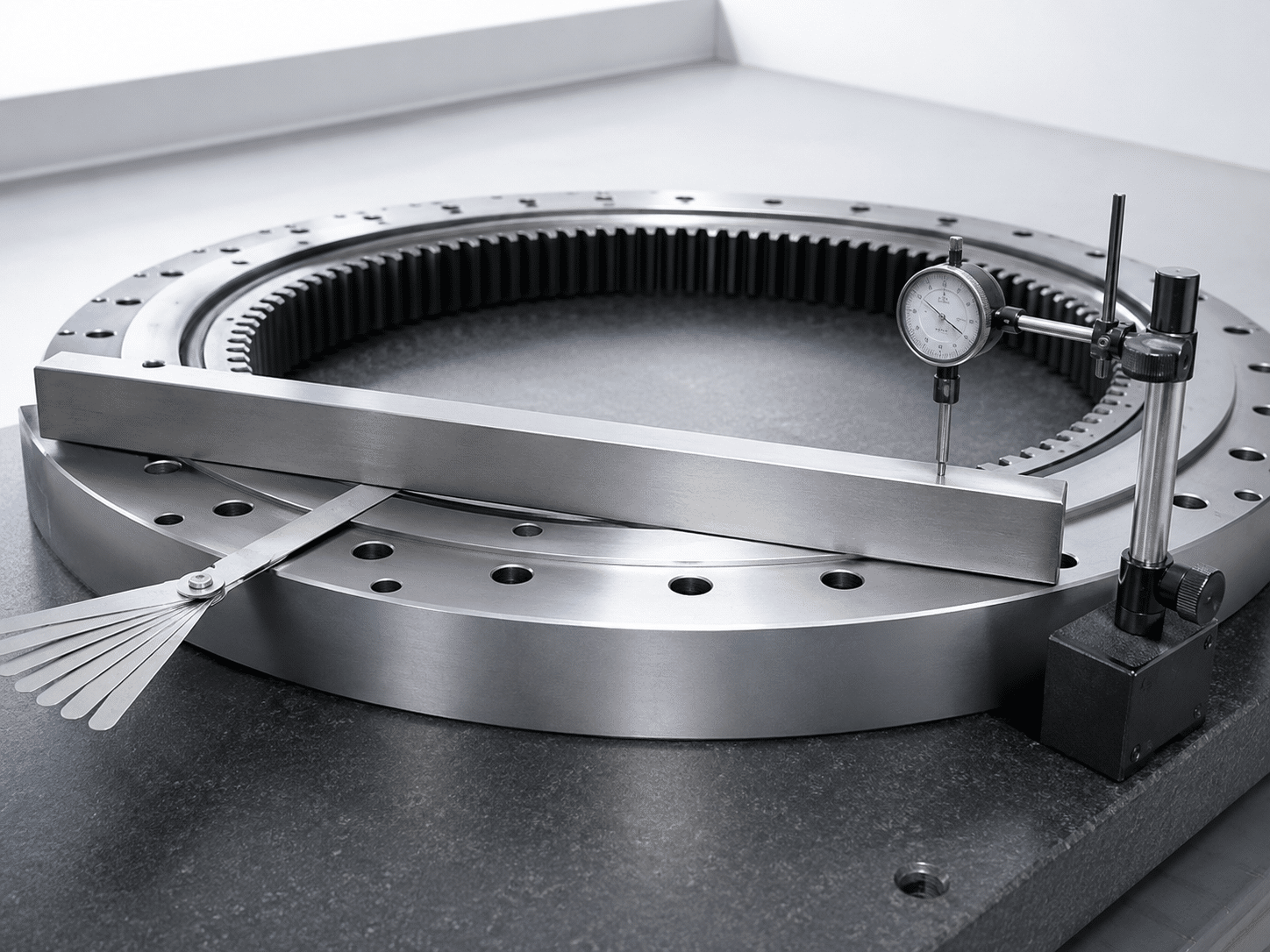

Ebenheit prüfen
Ebenheit prüfen

Abweichungen der Anschlussflächen führen zu Verformungen der Laufbahn und reduzieren die Lebensdauer.

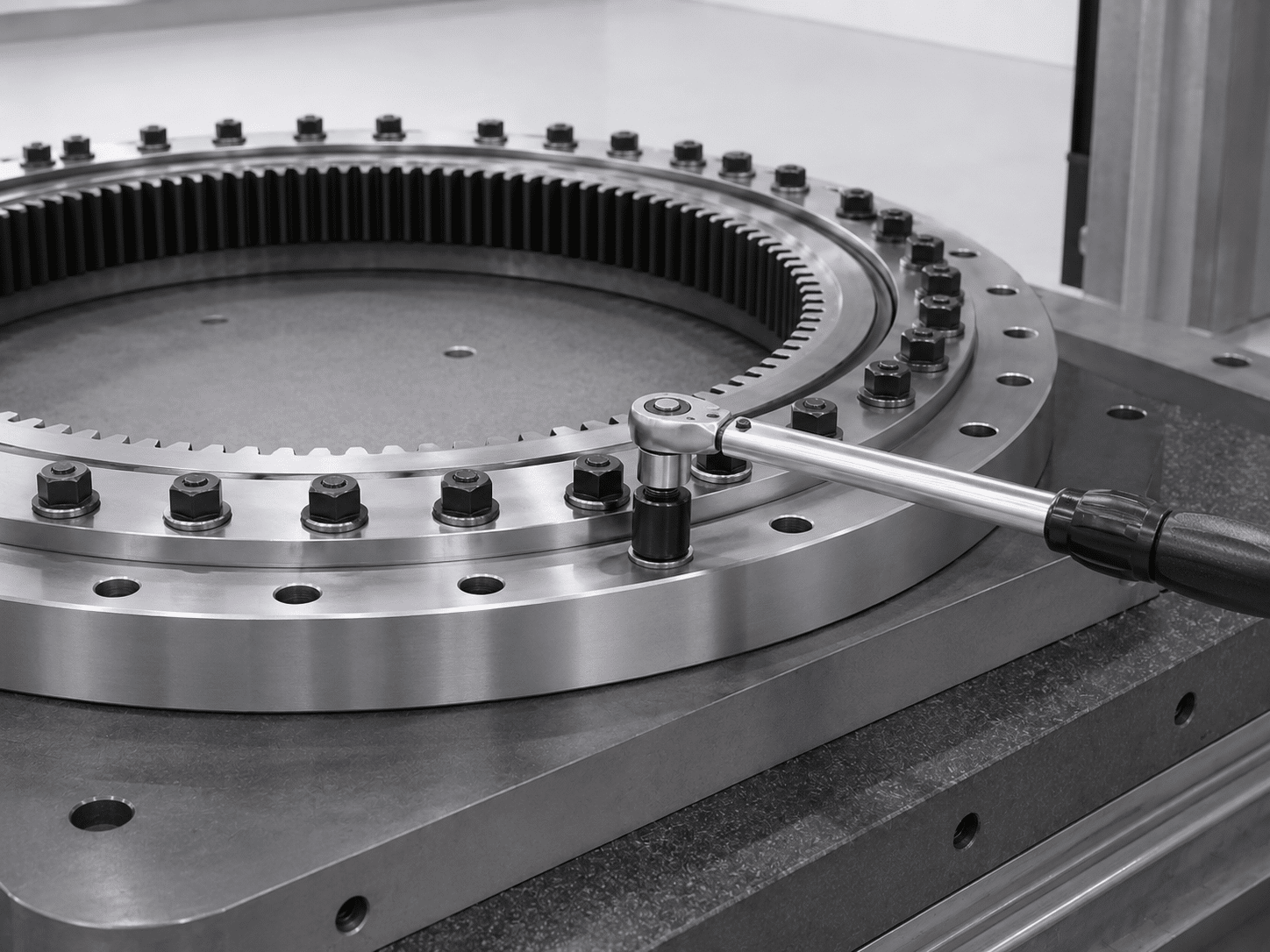

Verschraubung
Verschraubung

Schrauben in mehreren Stufen über Kreuz anziehen und die vorgegebenen Anzugsmomente einhalten.

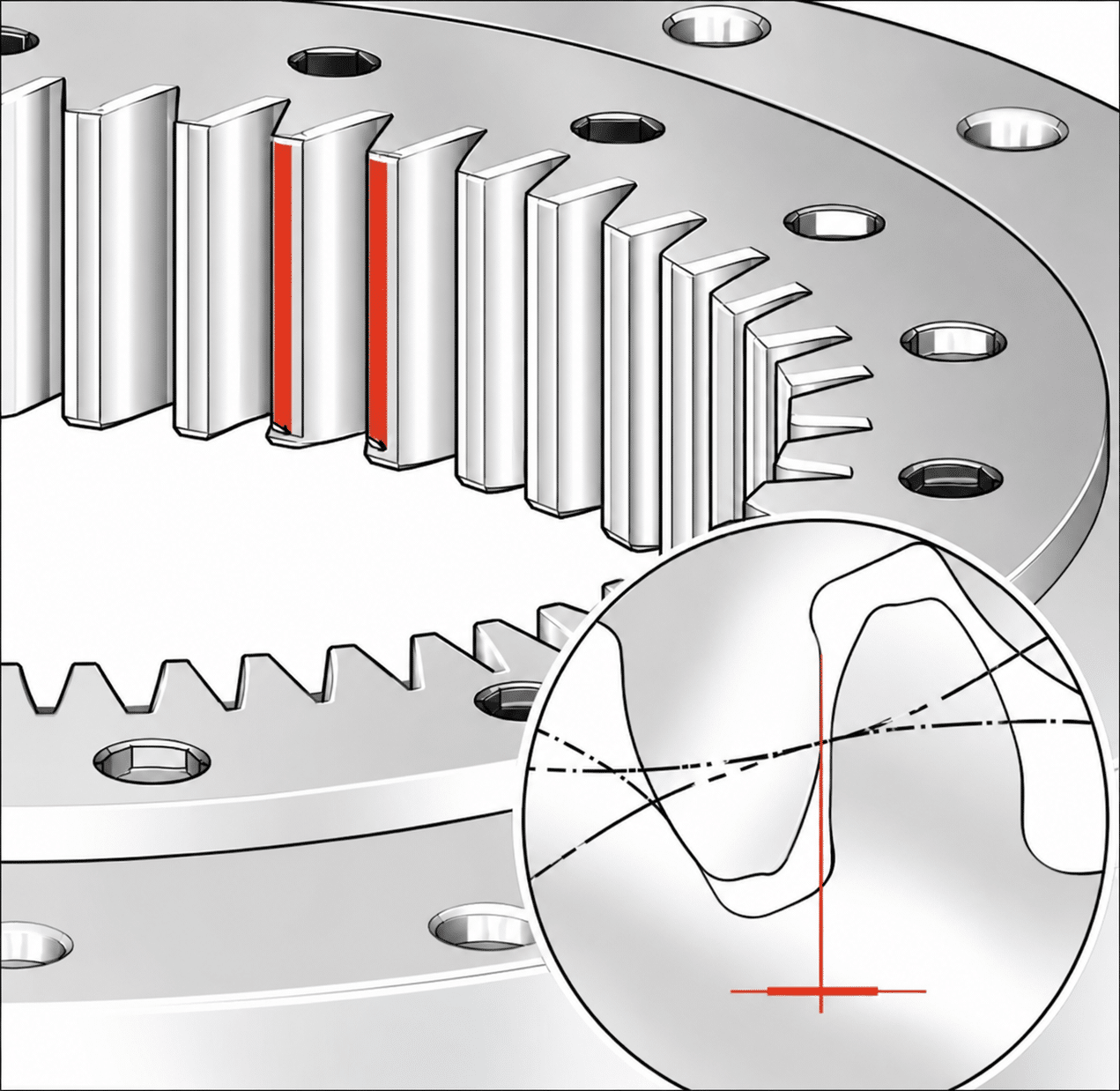

Zahnspiel prüfen
Zahnspiel

Bei verzahnten Ausführungen das Zahnspiel am Punkt größter Ovalität einstellen und kontrollieren.

Mindestdicke Unterbau (Richtwerte)
Ø mittel [mm]Dicke [mm]
50025
75030
100035
125040
150050
200060
250070
300080
Wartungsempfehlungen kompakt

Befestigungsschrauben

  • Erste Kontrolle spätestens nach ca. 100 Betriebsstunden.
  • Weitere Kontrollen ca. alle 600 Betriebsstunden bzw. mindestens alle 6 Monate.
  • Bei gelockerten Schrauben Schrauben, Muttern und Scheiben ersetzen.

Schmierung

  • Trockene Werkshalle: ca. alle 300 Betriebsstunden.
  • Schwierige Bedingungen: ca. alle 100–150 Betriebsstunden.
  • Aggressive Bedingungen: ca. alle 60 Betriebsstunden.
  • Extreme Bedingungen: kontinuierliche Schmierung.
Katalog Drehverbindungen 6
ATH TECHNIK · Drehverbindungen
Serie ALU

ALU · Unverzahnt – leichte Baureihe

Kompakte unverzahnte Drehverbindung für Anwendungen mit separatem Antrieb oder manueller Drehbewegung.

Serie ALU
ALU Produktabbildung

Kurzbeschreibung

Die ALU-Baureihe ist für kompakte und wirtschaftliche Anwendungen ausgelegt, bei denen keine integrierte Verzahnung benötigt wird. Sie eignet sich besonders für leichte bis mittlere Belastungen und bietet eine robuste, unkomplizierte Lagerlösung.

Typische Anwendungen

  • Allgemeiner Maschinenbau
  • Einfachere Schwenk- und Verstellaufgaben
  • Konstruktionen mit externem Antrieb

Vorteile

  • Einfache Systemintegration
  • Robuste Grundausführung
  • Flexible Antriebsauslegung
Baureihenzeichnung
Baureihenzeichnung ALU
Katalog Drehverbindungen 7
ATH TECHNIK · Drehverbindungen
Serie ASU

ASU · Unverzahnt – schwere Baureihe

Robuste unverzahnte Drehverbindung für höhere Lasten und größere Tragreserven.

Serie ASU
ASU Produktabbildung

Kurzbeschreibung

Die ASU-Baureihe erweitert das Konzept der unverzahnten Ausführung um höhere Tragfähigkeit und größere Steifigkeit. Sie eignet sich für Anwendungen, in denen eine robuste Lagerung im Vordergrund steht und der Antrieb separat realisiert wird.

Typische Anwendungen

  • Schwerer Maschinenbau
  • Baumaschinen-nahe Anwendungen
  • Robuste Positionier- und Schwenkeinheiten

Vorteile

  • Höhere Tragreserven
  • Für anspruchsvollere Lastfälle
  • Robuster Gesamtaufbau
Baureihenzeichnung
Baureihenzeichnung ASU
Katalog Drehverbindungen 8
ATH TECHNIK · Drehverbindungen
Serie ALA

ALA · Außenverzahnt – leichte Baureihe

Leichte außenverzahnte Drehverbindung für direkten Ritzelantrieb.

Serie ALA
ALA Produktabbildung

Kurzbeschreibung

Die ALA-Baureihe verbindet eine leichte Auslegung mit integrierter Außenverzahnung. Dadurch lässt sich ein direkter Ritzelantrieb einfach und platzsparend realisieren, ohne dass separate Zusatzkomponenten erforderlich sind.

Typische Anwendungen

  • Verstelleinheiten
  • Maschinen mit kompaktem Außenantrieb
  • Anwendungen mit moderaten Drehmomenten

Vorteile

  • Direkter Ritzelantrieb
  • Kompakte Integration
  • Wirtschaftliche Lösung
Baureihenzeichnung
Baureihenzeichnung ASU
Katalog Drehverbindungen 9
ATH TECHNIK · Drehverbindungen
Serie ASA

ASA · Außenverzahnt – schwere Baureihe

Schwere außenverzahnte Drehverbindung für höhere Drehmomente und robuste Anwendungen.

Serie ASA
ASA Produktabbildung

Kurzbeschreibung

Die ASA-Baureihe ist auf robuste Anwendungen mit höherem Drehmomentbedarf ausgelegt. Die außenliegende Verzahnung bietet eine direkte und gut zugängliche Krafteinleitung über Ritzel oder Getriebeeinheiten.

Typische Anwendungen

  • Schwere Positionieraufgaben
  • Baumaschinen und Fördertechnik
  • Anwendungen mit hohem Drehmoment

Vorteile

  • Hohe Tragfähigkeit
  • Gut zugängliche Verzahnung
  • Direkte Krafteinleitung
Baureihenzeichnung
Baureihenzeichnung ASU
Katalog Drehverbindungen 10
ATH TECHNIK · Drehverbindungen
Serie ALI

ALI · Innenverzahnt – leichte Baureihe

Leichte innenverzahnte Drehverbindung für geschützte, kompakte Antriebskonzepte.

Serie ALI
ALI Produktabbildung

Kurzbeschreibung

Die ALI-Baureihe bietet eine integrierte Innenverzahnung für Anwendungen, in denen ein geschützter und sauberer Antrieb innerhalb der Kontur realisiert werden soll.

Typische Anwendungen

  • Kompakte Maschinenkonzepte
  • Geschützte Antriebsanordnungen
  • Saubere Innenantriebslösungen

Vorteile

  • Geschützte Verzahnung
  • Kompaktes Gesamtkonzept
  • Saubere Antriebseinbindung
Baureihenzeichnung
Baureihenzeichnung ASU
Katalog Drehverbindungen 11
ATH TECHNIK · Drehverbindungen
Serie ASI

ASI · Innenverzahnt – schwere Baureihe

Schwere innenverzahnte Drehverbindung für hohe Lasten und integrierte Antriebslösungen.

Serie ASI
ASI Produktabbildung

Kurzbeschreibung

Die ASI-Baureihe kombiniert hohe Belastbarkeit mit einer innenliegenden Verzahnung. Dadurch eignet sie sich für anspruchsvolle Anwendungen, bei denen Tragfähigkeit, Schutz der Verzahnung und ein integriertes Antriebskonzept im Vordergrund stehen.

Typische Anwendungen

  • Anspruchsvolle Schwerlastanwendungen
  • Integrierte Antriebslösungen
  • Robuste Maschinen- und Anlagenkonzepte

Vorteile

  • Hohe Belastbarkeit
  • Geschützte Innenverzahnung
  • Für anspruchsvolle Einbausituationen
Baureihenzeichnung
Baureihenzeichnung ASU
Katalog Drehverbindungen 12
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ALU

ALU · leichte Baureihe unverzahnt · Bauhöhe 56 mm

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ALU318.56.12318562111042901328x 14mm12x 14mm12
ALU418.56.13418563112043902328x 16mm12x 16mm15
ALU518.56.1451856415.53044903328x 18mm12x 18mm24
ALU648.56.1564856545.543462046210x 18mm14x 18mm31
ALU748.56.1674856645.553472056212x 18mm16x 18mm37
ALU848.56.1784856745.563482066212x 18mm16x 18mm42.5
ALU948.56.1894856845.573492076214x 18mm18x 18mm48
ALU1048.56.19104856945.5834102086216x 18mm20x 18mm54
ALU1198.56.1101198561095.59841170101216x 18mm20x 18mm63
Belastungsdiagramm
0245160195325150485100650508100 12345678910 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 13
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ALU

ALU · leichte Baureihe unverzahnt · Bauhöhe 90 mm

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ALU1100.90.11110090955805106084530x 22mm30x 22mm131
ALU1200.90.121200901055905116094530x 22mm30x 22mm145
ALU1300.90.13130090115510051260104536x 22mm36x 22mm159
ALU1400.90.14140090125511051360114536x 22mm36x 22mm172
ALU1500.90.15150090135512051460124536x 22mm36x 22mm186
ALU1600.90.16160090145513051560134536x 22mm36x 22mm200
Belastungsdiagramm
0116574093014857002225465297023537100 12456 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 14
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASU

ASU · schwere Baureihe unverzahnt · Gruppe 1

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASU302.46.213024621914027017010x 18mm10x 18mm16
ASU329.46.223294625919130521520x 14mm20x 14mm17
ASU380.35.233803532427236029024x 11mm24x 11mm12
ASU486.56.1448656415.534446036824x 14mm24x 14mm29
ASU616.56.1561656545.547459049832x 14mm32x 14mm37
ASU716.56.1671656645.557469059836x 14mm36x 14mm44
ASU816.56.1781656745.567479069840x 14mm40x 14mm52
ASU916.56.1891656845.577489079840x 14mm40x 14mm60
ASU1016.56.19101656945.587499089844x 14mm44x 14mm67
ASU1166.56.1101166561095.510241140104848x 14mm48x 14mm77
Belastungsdiagramm
04953703957402951105195147510018450 1245678910 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 15
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASU

ASU · schwere Baureihe unverzahnt · Gruppe 2

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASU1355.63.12128968120211191257115145x 16mm45x 16mm150
ASU1455.63.13139968131212291367126150x 16mm50x 16mm163
ASU1555.63.14150968142213391477137154x 16mm54x 16mm174
ASU1619.68.15161968153214491587148160x 16mm60x 16mm154
ASU1752.68.16175268164215361708158054x 22mm54x 22mm209
ASU1862.68.17186268175216461818169060x 22mm60x 22mm222
ASU2012.68.18201268190217961968184064x 22mm64x 22mm241
Belastungsdiagramm
019058051525161011402415760322038040300 24567 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 16
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ALA

ALA · außenverzahnt · leichte Baureihe · Gruppe 1

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ALA376.56.113765624717933520749210.315.110x M1212x 12,5mm21
ALA435.56.1243556343.52323902604.5951319.310x M1212x 12,5mm26
ALA503.56.1350356415.530445533259915.723.410x M1212x 18mm30
ALA640.56.1464056545.5434585462610521.131.214x M1214x 18mm42
ALA742.56.1574256645.5534685562612221.131.216x M1216x 18mm49
ALA838.56.1683856745.5634785662613821.131.218x M1216x 18mm53
ALA950.56.1795056845.5734885762811728.141.818x M1218x 18mm66
ALA1046.56.18104656945.5834985862812928.141.820x M1220x 18mm72
ALA1198.56.191198561095.598411351012814828.141.822x M1220x 18mm84
Belastungsdiagramm
022516018032013548590645458050 123456789 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 17
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ALA

ALA · außenverzahnt · leichte Baureihe · Gruppe 2

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ALA1100.90.111098908458051016845912049.969.930x M2030x 22mm165
ALA1200.90.1212009094590511169451011855.577.630x M2030x 22mm183
ALA1300.90.1313009010451005121610451012855.577.636x M2036x 22mm200
ALA1400.90.1414009011451105131611451013855.577.642x M2042x 22mm216
ALA1500.90.1515009012451205141612451014855.577.642x M2042x 22mm234
ALA1600.90.1616009013451305151613451015855.577.648x M2048x 22mm250
Belastungsdiagramm
0116574093014857002225465297023537100 123456 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 18
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASA

ASA · außenverzahnt · schwere Baureihe · Gruppe 1

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASA244.25.2124425125214144.521204x M124x 13mm6
ASA259.35.222593518913622215446210.315.116x M1016x M107.5
ASA319.40.23318.64023417127519547810.515.812x 13mm12x 13mm13
ASA342.42.3434242180179300210311224x 13mm24x M1216.4
ASA384.32.253843231023834326249410.515.820x M1220x M1214
ASA403.55.16403.5553062353582594.58814.32024x 13mm27x 13mm23
ASA408.60.17408.46030823535925958012.518.524x 13mm24x 13mm29.5
Belastungsdiagramm
055130452653539520525106550 1234567 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 19
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASA

ASA · außenverzahnt · schwere Baureihe · Gruppe 2

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASA503.56.11503.356415.534245536859915.623.220x M1224x 14mm31
ASA640.56.12640.356545.5472585498610520.929.928x M1232x 14mm43
ASA742.56.13742.356645.5572685598612220.929.932x M1236x 14mm52
ASA838.56.14838.156745.5672785698613820.929.936x M1240x 14mm59
ASA950.56.15950.156845.5772885798811727.939.636x M1240x 14mm71
ASA1046.56.161046.156945.5872985898812927.939.640x M1244x 14mm77
ASA1198.56.171198.1561095.5102211351048814827.939.644x M1248x 14mm91
Belastungsdiagramm
05603554507103351070225142511017800 1234567 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 20
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASA

ASA · außenverzahnt · schwere Baureihe · Gruppe 3

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASA1080.82.111080.1829878951015922813340.45730x M1630x M16120
ASA1200.65.12120065107698211351012814831.54430x 18mm30x 18mm140
AKA1476.110314761101250108513501150101447715448x 26mm48x 26mm503
ASA1558.68415586814201339147713711015346.492.854x 16mm54x 16mm180
ASA1668.68516686815301449158714811016446.492.860x 16mm60x 16mm193
ASA1791.68617916816401536170815801017646.492.854x 22mm54x 22mm237
ASA1901.68719016817501646181816901018746.492.860x 22mm60x 22mm257
ASA2073.6882073681900179619681840141456513064x 22mm64x 22mm300
Belastungsdiagramm
020409351630186512252800815373041046650 12345678 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 21
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASA

ASA · außenverzahnt · schwere Baureihe · Gruppe 4

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASA1290.114112901141116985119810351012564.79340x 22mm40x 22mm330
ASA1380.1142138011412121100129011351013667.49736x 22mm36x 22mm350
ASA1817.1103181711015961460168715131412795.213345x 26mm45x 26mm568
ASA2139.1094213910919021729200517951415012825736x 33mm36x 33mm820
ASA2380.1095238010921321959223520251614614629348x 33mm48x 33mm931
ASA2604.1096260410923572184246022501616014629354x 33mm54x 33mm1024
ASA2892.1097289210926472474275025401617814629360x 33mm60x 33mm1142
Belastungsdiagramm
0728022905825458043706870291091601455114500 1234567 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 22
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ALI

ALI · innenverzahnt · leichte Baureihe · Gruppe 1

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ALI348.56.134856245.515032020535210x 18mm16x M1216
ALI411.56.1141156308.521738325945610.315.18x 18mm12x M1217
ALI518.56.1251856415.532549037556717.5268x 18mm12x M1228
ALI648.56.1364856545.544462050567623.434.710x 18mm16x M1238
ALI748.56.1474856645.554672060569323.434.712x 18mm18x M1245
ALI848.56.1584856745.5648820705611023.434.712x 18mm20x M1251.5
ALI948.56.1694856845.573692080589431.246.414x 18mm20x M1261.5
ALI1048.56.17104856945.58401020905810731.246.416x 18mm22x M1267.5
ALI1198.56.181198561095.598411701055812531.246.416x 18mm24x M1281.5
Belastungsdiagramm
0 155 310 465 620 775 0 40 80 120 160 200 1 2 3 4 5 6 7 8 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 23
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ALI

ALI · innenverzahnt · leichte Baureihe · Gruppe 2

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ALI1100.90.111098909558121060894108356.879.530x 22mm30x M20159
ALI1200.90.1212009010559121160994109356.879.530x 22mm30x M20176
ALI1300.90.1313009011551012126010941010356.879.536x 22mm36x M20192
ALI1400.90.1414009012551112136011941011356.879.542x 22mm42x M20208
ALI1500.90.1515009013551212146012941012356.879.542x 22mm42x M20226
ALI1600.90.1616009014551310156013941013356.879.548x 22mm48x M20243
Belastungsdiagramm
0 700 1400 2100 2800 3500 0 210 420 630 840 1050 1 2 3 4 5 6 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 24
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASI

ASI · innenverzahnt · schwere Baureihe · Gruppe 1

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASI340.39.213403928721632425245612.317.820x 9mm20x 9mm12
ASI382.59.12382593332503622903.57310.6168x M108X 11mm18
ASI486.39.134863941933246237848512.117.516x 14mm16x 14mm23
ASI486.56.1448656415.532546037556717.52624x 14mm24x M1231
ASI616.56.1561656545.544459050567623.53432x 14mm32x M1242
ASI716.56.1671656645.554669060569323.53436x 14mm36x M1250
ASI816.56.1781656745.5648790705611023.53440x 14mm40x M1258
ASI916.56.1891656845.573689080589431.246.340x 14mm40x M1269
ASI1016.56.19101656945.5840990905810731.246.344x 14mm44x M1276
ASI1166.56.1101166561095.598411401055812531.246.348x 14mm48x M1291
Belastungsdiagramm
0 350 700 1050 1400 1750 0 95 190 285 380 475 1 2 3 4 5 6 7 8 9 10 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 25
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASI

ASI · innenverzahnt · schwere Baureihe · Gruppe 2

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASI855.80.1185580754610815694106355.577.724x 22mm24x M20119
ASI955.80.1295580854710915794107355.577.728x 22mm28x M20137
ASI1055.80.131055809548101015894108355.577.730x 22mm30x M20149
ASI1155.80.1411558010549101115994109355.577.730x 22mm30x M20165
ASI1255.80.1512558011541010121510941010355.577.736x 22mm36x M20180
ASI1355.80.1613558012541110131511941011355.577.742x 22mm42x M20195
ASI1455.80.1714558013541210141512941012355.577.742x 22mm42x M20212
ASI1555.80.1815558014541310151513941013355.577.748x 22mm48x M20227
Belastungsdiagramm
0 890 1780 2670 3560 4450 0 300 600 900 1200 1500 1 2 3 4 5 6 7 8 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 26
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASI

ASI · innenverzahnt · schwere Baureihe · Gruppe 3

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASI1200.110112001101102963.51160104010985010036x 21mm36x 21mm230
ASI1345.1082134510811251062129011501010868.913748x 21mm48x 21mm230
ASI1750.120317501201616141817051525121209218448x 25mm48x 25mm230
ASI1971.1094197110917981554190516951411212825736x 33mm36x 33mm762
ASI2171.1095217110919981764210518951412712825740x 33mm40x 33mm843
ASI2411.1096241110922381984234521351612514729348x 33mm48x 33mm961
ASI2661.1097266110924882240259523851614114629354x 33mm54x 33mm1053
ASI2798.1098279810927982544290526951616014629360x 33mm60x 33mm1205
Belastungsdiagramm
0 2600 5200 7800 10400 13000 0 1620 3240 4860 6480 8100 1 2 3 4 5 6 7 8 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 27
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASI

ASI · innenverzahnt · schwere Baureihe · Kurve 1–8

Maßdaten, Anschlussdaten und Belastungsdiagramm für die technische Vorauswahl.

Technische Daten · Kurve 1–8
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASI853.80.1185380755610815694106355.577.724x 22mm24x M20119
ASI955.80.1295580856710915794107355.577.728x 22mm28x M20137
ASI1055.80.131055809548101015894108355.577.730x 22mm30x M20149
ASI1155.80.1411558010549101115994109355.577.730x 22mm30x M20165
ASI1255.80.1512558011541010121510941010355.577.736x 22mm36x M20180
ASI1355.80.1613558012541110131511941011355.577.742x 22mm42x M20195
ASI1455.80.1714558013541210141512941012355.577.742x 22mm42x M20212
ASI1555.80.1815558014541310151513941013355.577.748x 22mm48x M20227
Belastungsdiagramm · Kurve 1–8
0 890 1780 2670 3560 4450 0 300 600 900 1200 1500 1 2 3 4 5 6 7 8 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 28
ATH TECHNIK · Drehverbindungen
Technische Daten · Serie ASI

ASI · innenverzahnt · schwere Baureihe · Kurve 9–13

Große Baugrößen mit separatem Belastungsdiagramm für die technische Vorauswahl.

Technische Daten · Kurve 9–13
Art.-Nr.KurveDa [mm]H [mm]D [mm]d [mm]La [mm]Li [mm]mZFz norm. [kN]Fz max. [kN]Bohrungen AußenringBohrungen InnenringGewicht [kg]
ASI1971.1099197110917981554190516951411212825736x 33mm36x 33mm762
ASI2171.10910217110919981764210518951412712825740x 33mm40x 33mm843
ASI2411.10911241110922381984234521351612514729348x 33mm48x 33mm961
ASI2661.10912266110924882240259523851614114629354x 33mm54x 33mm1053
ASI2798.10913279810927982544290526951616014629360x 33mm60x 33mm1205
Belastungsdiagramm · Kurve 9–13
0 2600 5200 7800 10400 13000 0 1620 3240 4860 6480 8100 9 10 11 12 13 Fa · statische axiale Traglast [kN] Mf · max. Kippmoment [kNm]
Katalog Drehverbindungen 29
ATH TECHNIK · Drehverbindungen
Kontakt & Anfrage

Technische Unterstützung für Ihre Auslegung

Je vollständiger die Last- und Einbaudaten vorliegen, desto zielgerichteter kann die passende Baureihe ausgewählt werden.

ATH Technik

Drehverbindungen, Sonderlösungen und technische Unterstützung für Maschinenbau, Baumaschinen und industrielle Anwendungen.

Hilfreiche Angaben

Ausführung, Lastdaten, Einbaulage, Drehzahl, Betriebsprofil, Anschlussmaße, Umweltbedingungen und gewünschte Lieferzeit.

Website

www.ath-technik.de

QR-Code / KontaktlinkQR-Code / KontaktlinkProduktseite, Anfrageformular oder Ansprechpartner.
Katalog Drehverbindungen 30
