Mehrkanal Drehdurchführungen mit 2 – 6 Passagen
419,95 € – 999,95 €
inkl. MwSt. zzgl. Versandkosten
Kompakte Drehdurchführung
Mehrkanal Drehdurchführung für die zuverlässige Übertragung von Hydrauliköl
in rotierenden oder schwenkenden Anwendungen. Die passende Ausführung wird
über die verfügbaren Produktvarianten ausgewählt.
|
Bauform Kompakt |
Passagen 2–6 Kanäle |
|
Anschlüsse G1/4" – G1" |
Medium Hydrauliköl |
Beschreibung
Übersicht der kompakten Drehdurchführungen. Die Auswahl der passenden Variante erfolgt über Anschlussgröße, Anzahl der Kanäle, Durchflussrate und Einbausituation.

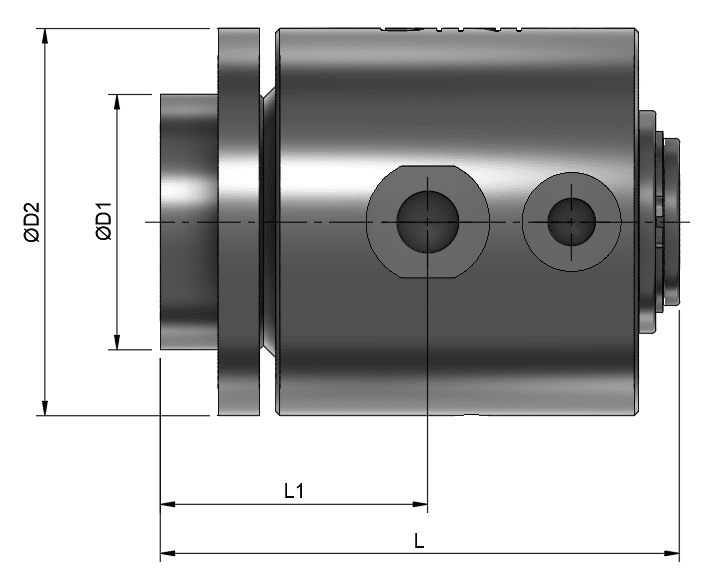

| Art. Nr. | Kanäle | D1 [mm] | D2 [mm] | L [mm] | L1 [mm] | L2 [mm] | p [bar] | [l/min] | Außenring | Innenring |
|---|---|---|---|---|---|---|---|---|---|---|
| DD14.2.C | 2 | 72 | 53 | 114 | 24 | 38 | 250 | 60 | 2x M8 | 2x G1/4″ |
| DD14.4.C | 4 | 101 | 81 | 163 | 60 | 34 | 250 | 60 | 4x M8 | 4x G1/4″ |
| DD38.2.C | 2 | 100 | 70 | 147 | 54 | 34 | 250 | 70 | 4x M8 | 2x G3/8″ |
| DD38.4.C | 4 | 116 | 114 | 171 | 90 | 42 | 250 | 70 | 4x M8 | 4x G3/8″ |
| DD12.2.C | 2 | 100 | 70 | 151 | 54 | 36 | 250 | 110 | 4x M8 | 2x G1/2″ |
| DD12.4.C | 4 | 126 | 93 | 165 | 78 | 46 | 250 | 110 | 4x M8 | 4x G1/2″ |
| DD34.2.C | 2 | 131 | 108 | 174 | 85 | 46 | 250 | 150 | 4x M10 | 2x G3/4″ |
| DD34.4.C | 4 | 151 | 130 | 257 | 102 | 64 | 250 | 150 | 4x M12 | 4x G3/4″ |
| Alle technischen Daten sind ca. Angaben und ohne Gewähr. | ||||||||||
Typische Einsatzbereiche
Kompakte Drehdurchführungen werden überall dort eingesetzt, wo hydraulische Medien
zuverlässig in rotierende oder schwenkende Bauteile übertragen werden müssen.
Schwenkantriebe
Medienübertragung in schwenkenden Baugruppen, Rotatoren und kompakten Antriebssystemen.
Baumaschinen
Für hydraulische Anbaugeräte, bewegliche Ausleger und rotierende Arbeitsfunktionen.
Drehtische
Zuverlässige Versorgung rotierender Vorrichtungen in Anlagenbau und Automation.
Sondermaschinenbau
Integration in kundenspezifische Maschinen, Prüfstände und technische Vorrichtungen.
Zusätzliche Informationen
| Gewicht | n. v. |
|---|---|
| Marke | ATH Technik |
| Größe | DD1438.4, DD3812.4, DD1234.4, DD141234.6, DD1438.8 |
