PRODUKTE PORTFOLIO

ATH Produkte Portfolio

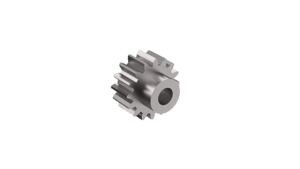

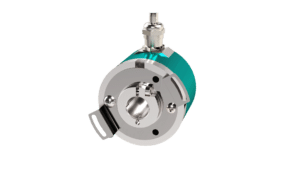

Unser Produkt Portfolio umfasst Schwenktriebe, Drehkränze, Lenkkränze und Motoren für hydraulische und elektrische Systeme. Zudem bieten wir viele Anbauteile und Zubehör wie Drehgeber, Zahnräder und Ritzel an. Viele Artikel sind direkt ab Lager verfügbar. Wir bieten auch Engineering Leistungen für Ihre Konstruktion.

Engineering Know-how

Antriebstechnik für Profis: Präzision trifft Schwerlast

In der Welt der modernen Maschinentechnik gibt es keinen Raum für Kompromisse. Ob ein 30-Tonnen-Bagger seinen Oberwagen dreht, eine Solaranlage dem Sonnenverlauf folgt oder eine automatisierte Fertigungsstraße im Sekundentakt produziert: Die Antriebskomponenten sind das Herzstück der Bewegung. ATH Technik versteht sich hierbei nicht als reiner Teilelieferant, sondern als Ihr spezialisierter Partner für hydraulische und elektrische Rotationslösungen.

Wir schließen die Lücke zwischen standardisierter Lagerware, die sofort verfügbar sein muss, und hochkomplexen Engineering-Lösungen, die individuell berechnet werden. Unser Fokus liegt auf Schwenkantrieben, Großwälzlagern und der passenden Hydraulik. Durch unsere direkte Lagerhaltung in Deutschland garantieren wir kurze Reaktionszeiten bei Maschinenausfällen und bieten Konstrukteuren gleichzeitig die technische Tiefe, die für Neuentwicklungen nötig ist.

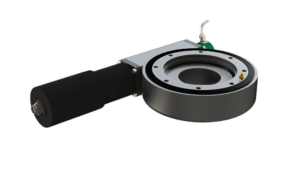

Technologie im Detail: Schneckengetriebene Schwenkantriebe

Ein Schwenkantrieb von ATH Technik ist mehr als nur ein Getriebe. Es ist eine anschlussfertige Systemlösung, die eine kugelgelagerte Drehverbindung mit einer oder mehreren Schneckenwellen in einem vollständig geschlossenen Gehäuse vereint. Diese Konstruktionsweise löst gleich mehrere Probleme des modernen Maschinenbaus: Sie spart Bauraum, reduziert die Anzahl der Bauteile und bietet Schutz vor widrigsten Umweltbedingungen.

Warum Schneckenantrieb?
Der entscheidende Vorteil unserer SE- und PE-Baureihen liegt in der physikalischen Eigenschaft der Schneckenverzahnung. Durch den hohen Kraftkontakt zwischen Schnecke und Schneckenrad erreichen wir enorme Übersetzungsverhältnisse auf kleinstem Raum. Dies resultiert in einem extrem hohen Drehmoment bei niedrigen Drehzahlen – ideal für Positionieraufgaben.

  • Selbsthemmung: In vielen Übersetzungsverhältnissen sind unsere Antriebe statisch selbsthemmend. Das bedeutet: Fällt der Motor aus oder wird abgeschaltet, hält das Getriebe die Last sicher in Position. Ein Sicherheitsfaktor, der bei Hebebühnen und Solartrackern unverzichtbar ist.
  • Schutzklasse IP65: Staub, Dreck, Sand und Strahlwasser können der innenliegenden Verzahnung nichts anhaben. Das Gehäuse ist mit hochwertigen Dichtringen versehen, was die Lebensdauer auch auf Baustellen massiv erhöht.

Einsatzgebiete

Wo unsere Technik bereits heute arbeitet:

  • Photovoltaik (Single- & Dual-Axis Tracker)
  • Hubarbeitsbühnen & Steiger
  • Forstmaschinen & Holzgreifer
  • Kommunalfahrzeuge (Kehrmaschinen)
  • Industrierobotik & Drehtische
  • Ladekrane & Schiffsdeck-Equipment
Verfügbar als leichte Baureihe (Industrie) und schwere Baureihe (Extreme Load) für dynamische Lasten.

Technische Schnellübersicht

Der direkte Vergleich unserer Rotations-Systeme

Schwenkantrieb
Hauptmerkmal Kompakt & Selbsthemmend
Max. Drehmoment bis 300 kNm
Wartung Gering (Gekapselt)
Ideal für Solar, Bühnen, Greifer
Drehverbindung
Hauptmerkmal Offene Bauweise, große Ø
Max. Drehmoment Sehr Hoch (Ritzelabhängig)
Wartung Regelmäßiges Schmieren
Ideal für Bagger, Krane, Windkraft
Hydraulikmotor
Hauptmerkmal Low Speed, High Torque
Volumenstrom 8 cm³ bis 800 cm³
Typ Gerotor Prinzip
Ideal für Winden, Antriebe, Landwirtschaft

Das Kraftwerk: Hydraulikmotoren und das Gerotor-Prinzip

Damit ein Getriebe Arbeit verrichten kann, benötigt es einen potenten Antrieb. ATH Technik spezialisiert sich auf langsamlaufende Hydraulikmotoren mit hohem Drehmoment (LSHT – Low Speed High Torque). Unsere Motoren basieren auf dem bewährten Gerotor-Prinzip. Hierbei läuft ein innerer Rotor in einem feststehenden äußeren Zahnkranz.

Der Vorteil dieser Technologie ist die Robustheit und die Fähigkeit, enorme Kraft direkt aus dem Stand zu entwickeln, ohne dass ein separates Untersetzungsgetriebe zwingend notwendig wäre. Wir führen die Baureihen BMM, BMP, BMR, BMS, BMT und BMV.

Auslegungshilfe: Die Wahl des richtigen Motors hängt von Ihrem vorhandenen Öldruck (bar) und dem Fördervolumen (l/min) ab. Ein zu kleiner Motor bringt nicht die Kraft, ein zu großer dreht zu langsam. Nutzen Sie unsere Datenblätter oder fragen Sie unser Engineering-Team für eine exakte Berechnung des Schluckvolumens.

Mehr als nur Lagerware: Unser Engineering Service

Viele Lieferanten schicken Ihnen nur eine PDF. Wir schicken Ihnen Lösungen. Wenn Sie eine Neukonstruktion planen oder ein bestehendes System optimieren müssen, ist die physikalische Berechnung der auftretenden Kräfte essenziell für die Sicherheit und Langlebigkeit.

01. Lastauslegung Wir analysieren Axiallast, Radiallast und das resultierende Kippmoment, um die richtige Baugröße zu bestimmen.
02. FEM Analyse Mittels Finite-Elemente-Methode simulieren wir Spannungsspitzen im Material, bevor der erste Prototyp gebaut wird.
03. CAD Support Sie erhalten von uns 3D-Modelle (STEP, SAT, IGES) zur direkten Integration in Ihre Konstruktionsumgebung.

Häufige Fragen (FAQ)

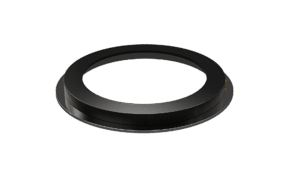

Was ist der Unterschied zwischen U-Version und Z-Version bei Lenkkränzen?

Die U-Version nutzt ein U-Profil, das die Kugeln umschließt. Sie ist der Standard für leichte landwirtschaftliche Anhänger. Die Z-Version hingegen ist massiver konstruiert und bietet höhere Tragzahlen. Sie wird dort eingesetzt, wo höhere Axiallasten auftreten oder eine längere Lebensdauer im Dauereinsatz gefordert ist.

Können Drehverbindungen vertikal eingebaut werden?

Standardmäßig sind Drehverbindungen für den horizontalen Einbau mit axialer Belastung konzipiert. Ein vertikaler Einbau (z.B. bei Windkraftanlagen oder Fahrgeschäften) verändert die Lastverteilung massiv (Radiallast wird dominant). Dies muss zwingend vorher berechnet werden, da sich die Schraubenkurve ändert. Kontaktieren Sie hierfür unser Engineering.

Wie werden die Schwenkantriebe geschmiert?

Unsere Schwenkantriebe werden werksseitig gefettet ausgeliefert. Sie verfügen über Schmiernippel am Gehäuse. Je nach Einsatzdauer und Umgebungsbedingungen (Hitze, Staub) muss in definierten Intervallen nachgeschmiert werden, um die Reibung gering zu halten und Korrosion zu vermeiden. Genaue Intervalle finden Sie im Handbuch.

Sind Ersatzteile für Bagger-Drehkränze verfügbar?

Ja. Verschleiß am Drehkranz ist bei Baggern ein häufiges Problem. Wir liefern Ersatz-Drehverbindungen (außen- oder innenverzahnt) sowie die passenden Ritzel. Um das richtige Teil zu identifizieren, benötigen wir die Maße (Außendurchmesser, Innendurchmesser, Bohrungsabstand, Zähnezahl) oder die Maschinennummer.

ATH Technik bringt qualifizierte Ingenieure mit Unternehmen aus der Industrie und Wirtschaft zusammen. Unser Spektrum umfasst dabei herausfordernde Projekte im allgemeinen Maschinenbau, Anlagenbau, Sondermaschinenbau, Landmaschinenbau sowie Robotik. Bei uns finden Unternehmen hochqualifizierte Fach- und Führungskräfte wie Entwickler, Konstrukteure, Software-Experten und Projektmanager, die für Sie alle notwendigen Entwicklungsaufgaben rasch und engagiert sowie kostensparend erledigen.

In einem schnellwachsenden Umfeld mit dynamischen und wechselnden Anforderung an Projekten ist ein zuverlässiges und engagiertes Team gefordert. Wir bieten Ihnen im Bereich Engineering, Leistungen rund um Ihre Konstruktion um diesen Anforderungen gerecht zu werden:

            • Lastauslegung und -bestimmung
            • Lebensdauerberechnungen
            • Technische Zeichnungen
            • FEM & FVM Computing
